Пылевые центробежные радиальные вентиляторы ВЦП7-40

Пылевые центробежные (радиальные) вентиляторы общепромышленного исполнения ВЦП7-40 – устройство одностороннего всасывания. Устройство вентиляторов соответствует исполнению 1 по ГОСТ 5976-90. Вентилятор состоит из спирального корпуса, рабочего колеса, входного патрубка, опоры, электродвигателя. Спиральный корпус представляет собой неразъемный узел и крепится к опоре болтами, что позволяет устанавливать его в любое из положений. Зазор между входным патрубком и передним диском рабочего колеса регулируется осевым перемещением электродвигателя. Вентиляторы ВЦП7-40 предназначены для перемещения газо-пыле- воздушных смесей и  утилизации мелкодисперсных сухих материалов.

На странице Вы сможете найти габаритные размеры, назначение, условия эксплуатации, варианты рабочих колес, расшифровку обозначения вентиляторов, которые Вам необходимы, либо Вы можете заполнить опросный лист, перейдя по ссылке, или воспользоваться формой обратной связи, расположенной внизу страницы, и наши специалисты подберут необходимое оборудование.

Ниже представлены модели вентиляторов ВЦП7-40. С подробным описанием вы можете ознакомиться, перейдя по ссылке-названию вентилятора.

Чертеж и таблица с габаритными, присоединительными и установочными размерами вентиляторов ВЦП7-40


Размеры вентилятора представлены на чертеже и в таблице, расположенной ниже.

Габаритные и присоединительные размеры вентилятора ВЦП7-40


ТИПОРАЗМЕР ВЕНТИЛЯТОРА
РАЗМЕРЫ, мм

A, A1, A2, C1, C2, D, D1, L*, T1, T2,
мм мм мм мм мм мм мм мм мм мм
ВЦП7-40 №2,5 163 130 130 220 282 140 170 465 209 186
ВЦП7-40 №3,15 168 254 221 256 348 215 245 613 254 221
ВЦП7-40 №4 175 320 285 323 490 264 294 795 320 285
ВЦП7-40 №5 250 200 200 390 638 350 390 950 342 342
ВЦП7-40 №6,3 315 300 300 502 810 440 500 1040 418 418
ВЦП7-40 №8 393 400 400 590 920 560 610 1250 530 530

ТИПОРАЗМЕР ВЕНТИЛЯТОРА
РАЗМЕРЫ, мм


a1, a2, d, d1, h,
n, n1, n3, n4, t1, t2,
мм мм мм мм мм шт. шт. шт. шт. шт. шт.
ВЦП7-40 №2,5 175 150 7 7 300 8 12 2 2 65 65
ВЦП7-40 №3,15 221 189 7 7 360 8 12 2 2 84 75
ВЦП7-40 №4 280 240 7 7 400 8 12 3 3 105 95
ВЦП7-40 №5 300 300 11 11 500 8 12 2 2 100 100
ВЦП7-40 №6,3 378 378 11 11 670 8 16 3 3 100 100
ВЦП7-40 №8 480 480 12,5 10,5 800 12 16 3 3 133,33 133,33
*   Размер для справок.


Назначение вентилятора ВЦП7-40


Пылевые вентиляторы типа ВЦП7-40 применяются для удаления древесных стружек и опилок, отсоса металлической пыли от станков, системы пневмотранспорта зерна и при производстве круп, удаления пыли и шлаков при сварочном производстве, для системы отбора запыленного воздуха при производстве цемента и железобетонных конструкций.

Предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 600 г/м3 при отсутствии липких веществ и волокнистых материалов.

Размер твердых частиц в перемещаемой среде не должен превышать 2 мм в диаметре, либо по длинной стороне частицы.

Размер мягких частиц не должен превышать 5 мм в диаметре, либо по длинной стороне частицы.

Устанавливаются на промышленных и других типах объектов, где требуется отведение воздуха, загрязнённого механическими примесями и используются в составе систем вентиляции или отдельного производственного оборудования.


Условия эксплуатации вентилятора ВЦП7-40


Вентиляторы эксплуатируются в условиях умеренного (У) климата первой категории размещения по ГОСТ 15150-69. Температура окружающей среды от -40ºС до +40ºС.

Параллельная работа нескольких вентиляторов без регулирующих элементов сети не рекомендуется.

В месте установки вентиляторов среднеквадратическое значение виброскорости от внешних источников вибрации не должно превышать 2 мм/с.

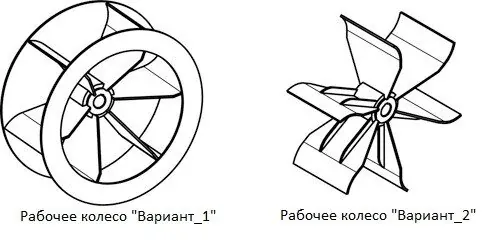

Варианты рабочих колес для вентилятора ВЦП7-40


Вентиляторы пылевые ВЦП7-40 могут быть оснащены рабочими колесами двух вариантов:

  1. «Вариант -1» — вентиляторы с первым вариантом рабочего колеса используются для перемещения пылегазовоздушных смесей, не содержащих волокнистые вещества, и для удаления стружки, опилок, пыли и прочего мелкого материала.
  2. «Вариант-2» — вентиляторы со вторым вариантом рабочего колеса устанавливаются в помещениях, где в воздухе присутствует незначительное количество волокнистых веществ: хлопок, шерсть, вискоза и другие вещества.


Варианты рабочих колес в вентиляторе ВЦП7-40




Расшифровка условного обозначения вентилятора ВЦП7-40 в базовом исполнении


Структура условного обозначения вентилятора в базовом исполнении. Для примера дана расшифровка условного обозначения вентилятора ВЦП7-40-4-4-4-ПР-0, где:

  • ВЦП7-40 - тип вентилятора;
  • 4 - номер вентилятора (диаметр рабочего колеса по внешним концам лопаток, выраженный в дециметрах);
  • 4 - мощность двигателя кВт;
  • 4 - количество полюсов двигателя (обороты/мин);
  • ПР - направление вращения рабочего колеса (правое);
  • 0 - угол установки спирального корпуса.

В зависимости от типа специального исполнения в обозначение добавляют индекс: Ж2, К1, В и др.

Вентиляторы изготавливаются как левого, так и правого вращения, согласно ГОСТ 5976. Направление вращения устанавливается со стороны входа в рабочее колесо: по часовой стрелке (Пр.) и против часовой стрелки (Л.).

Угол установки может составлять от 0° до 315° с шагом 45°.

В зависимости от диаметра рабочего колеса компания производит 6 типоразмеров вентиляторов:
  • ВЦП7-40 №2,5 (250 мм);
  • ВЦП7-40 №3,15 (315 мм);
  • ВЦП7-40 №4 (400 мм);
  • ВЦП7-40 №5 (500 мм);
  • ВЦП7-40 №6,3 (630 мм);
  • ВЦП7-40 №8 (800 мм).
