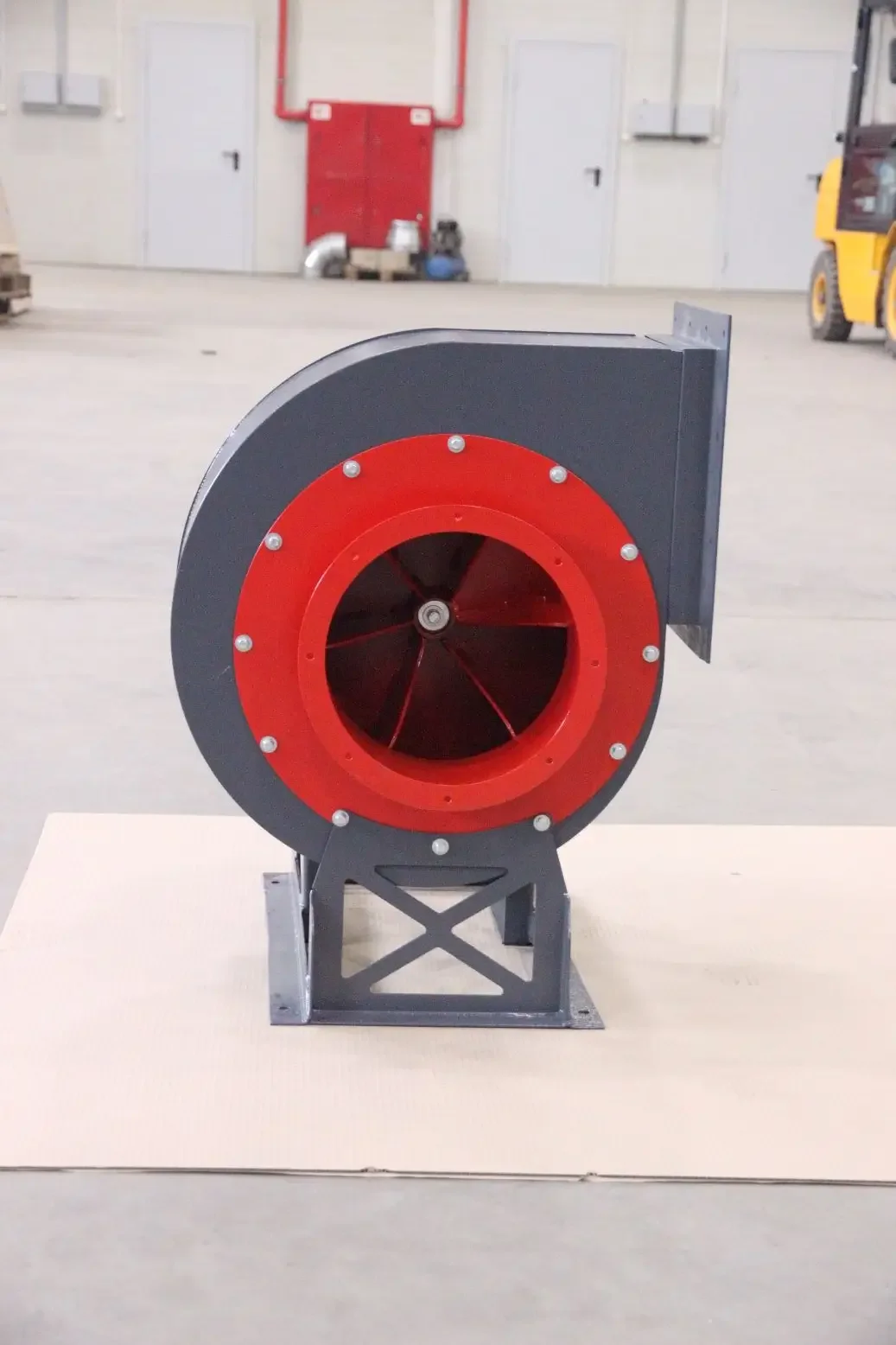

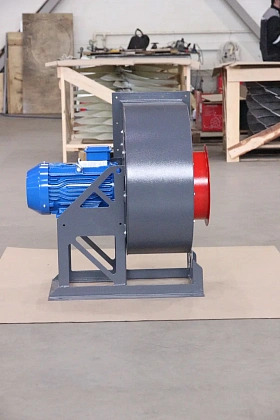

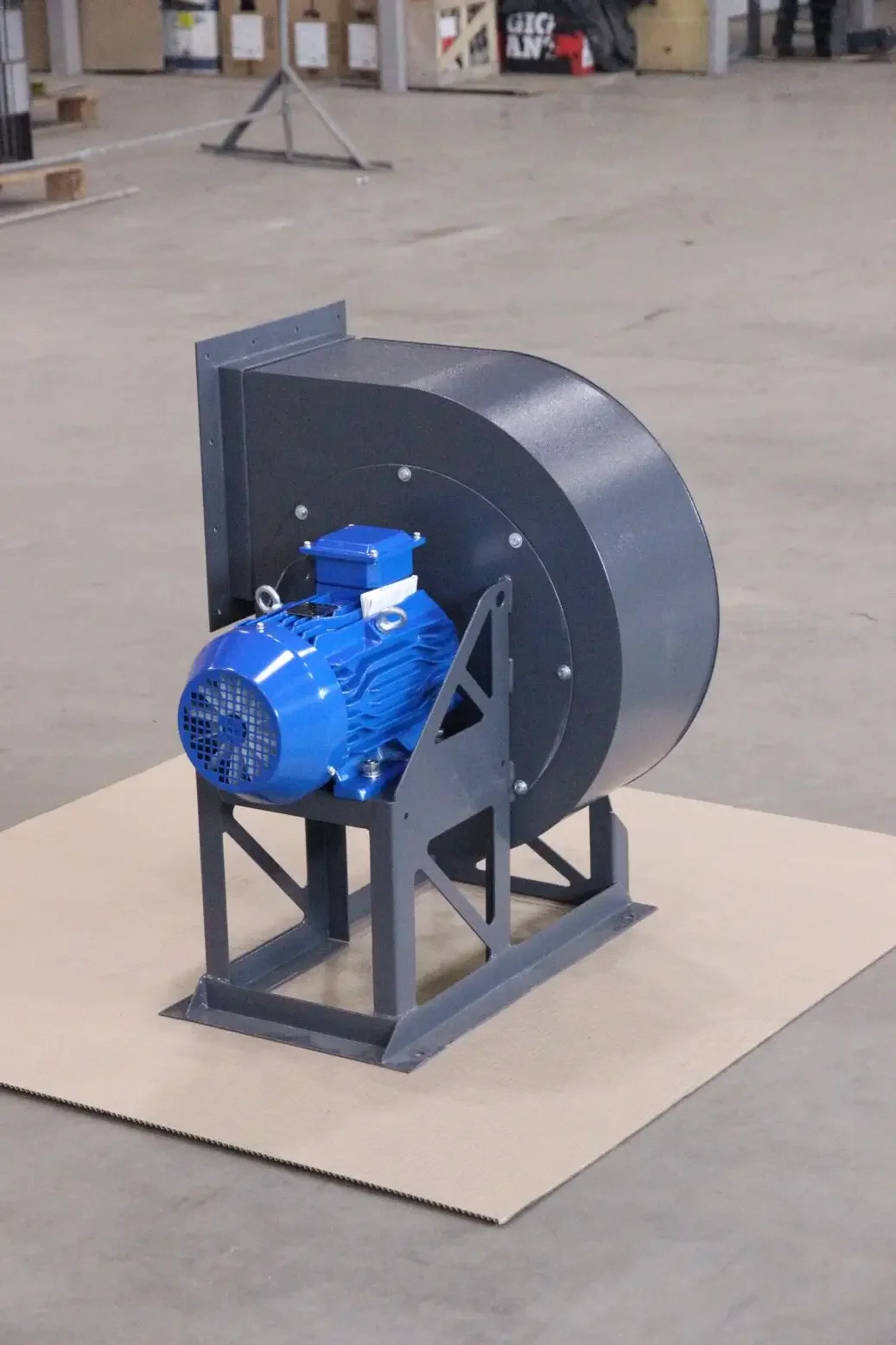

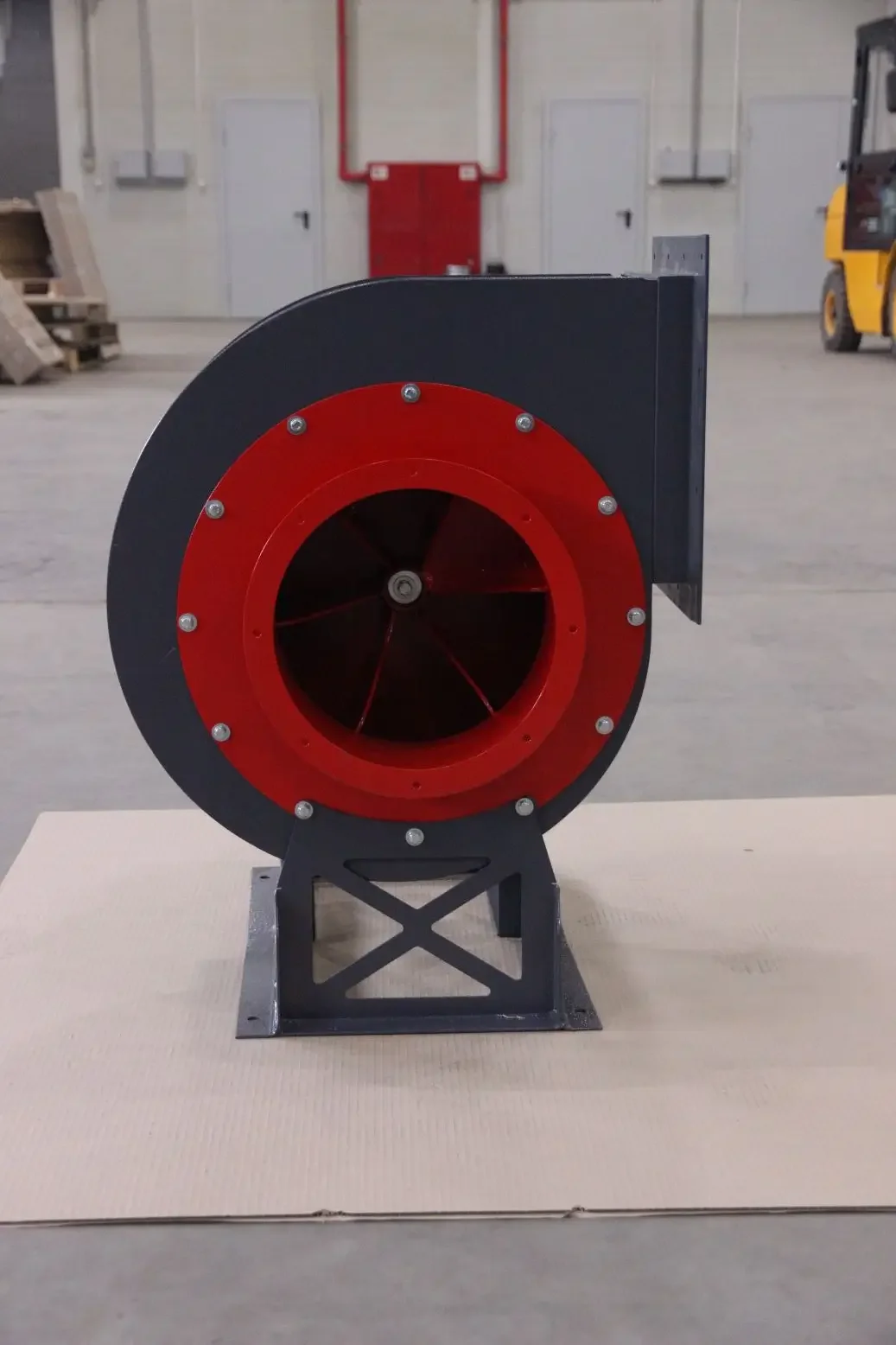

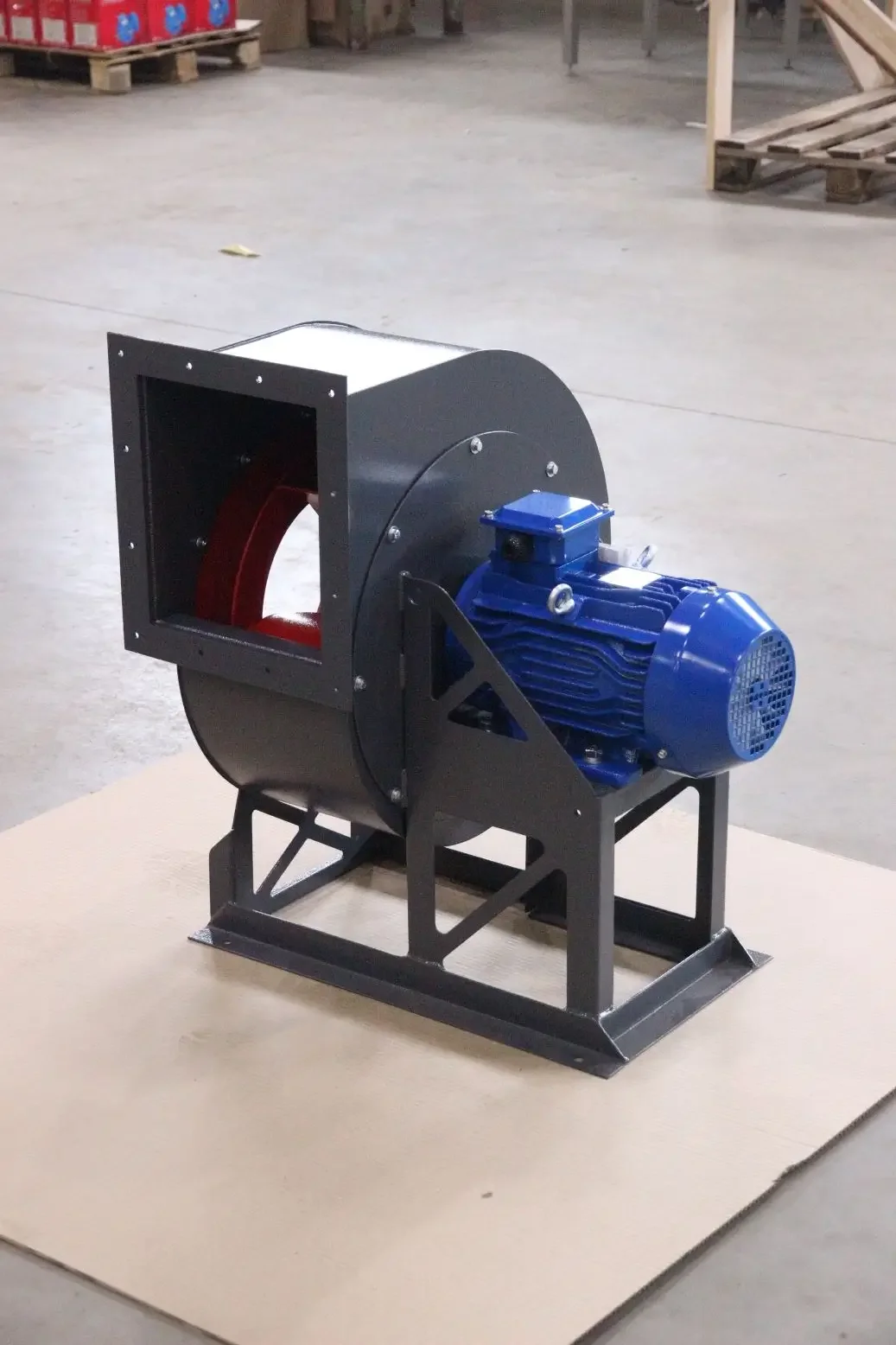

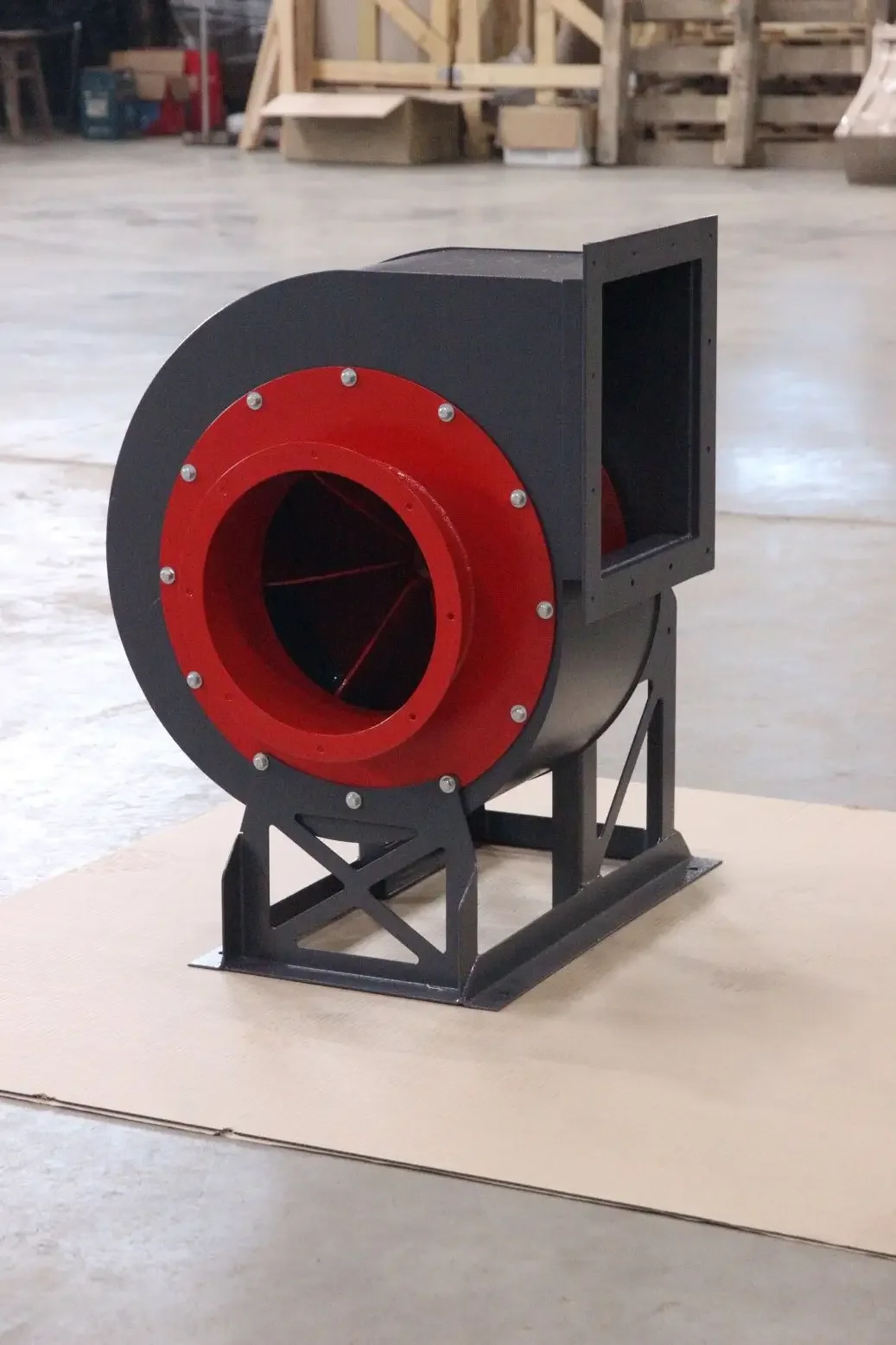

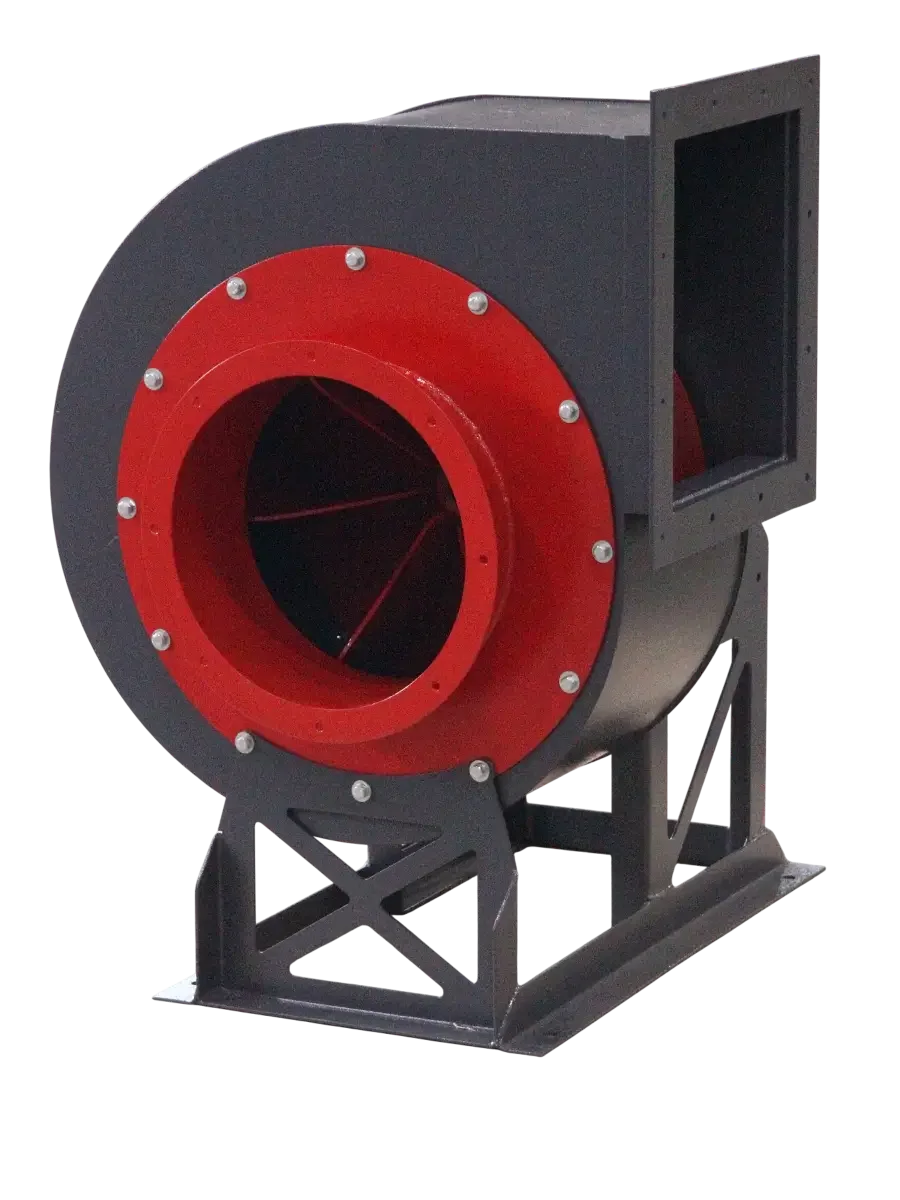

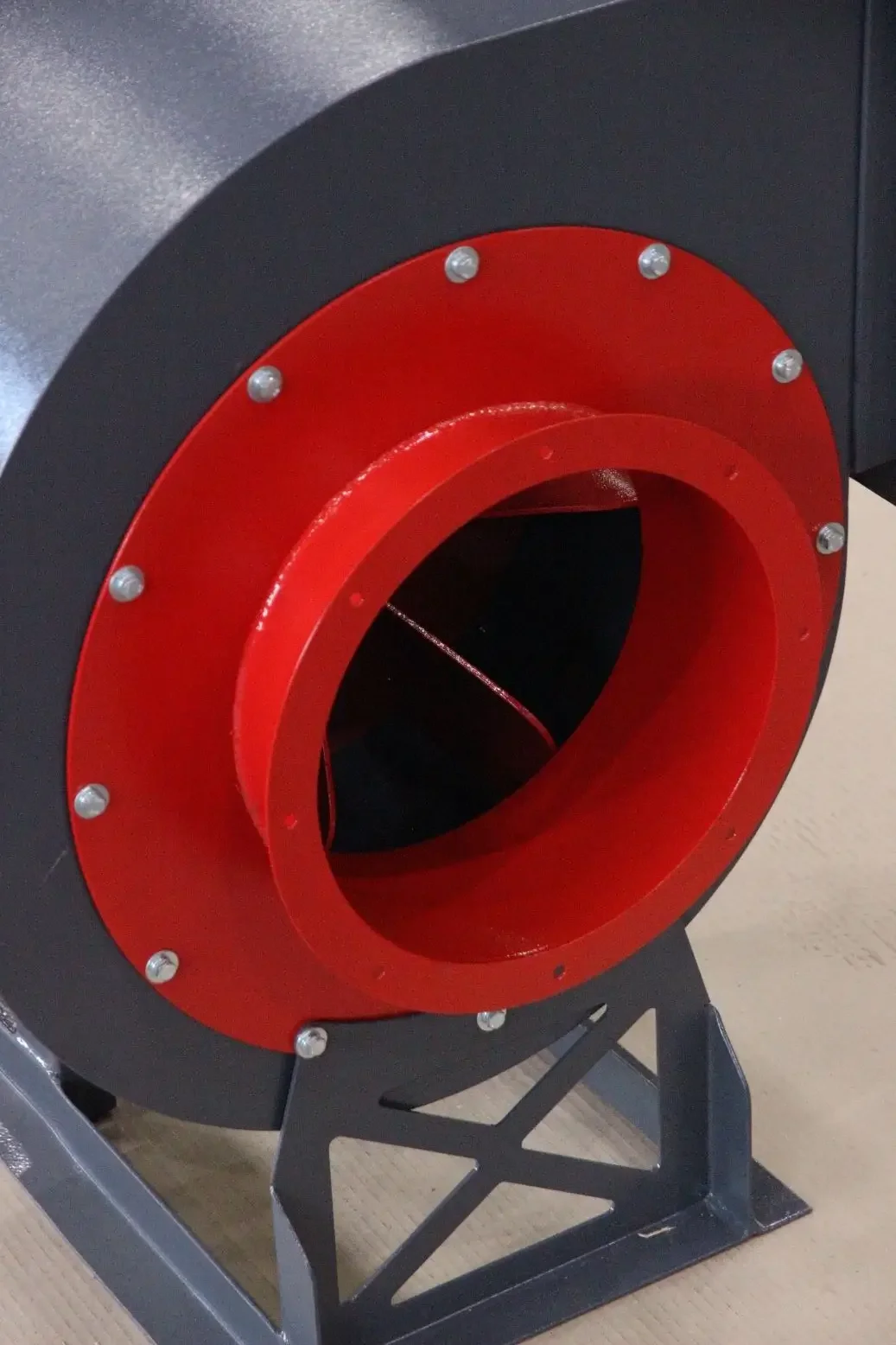

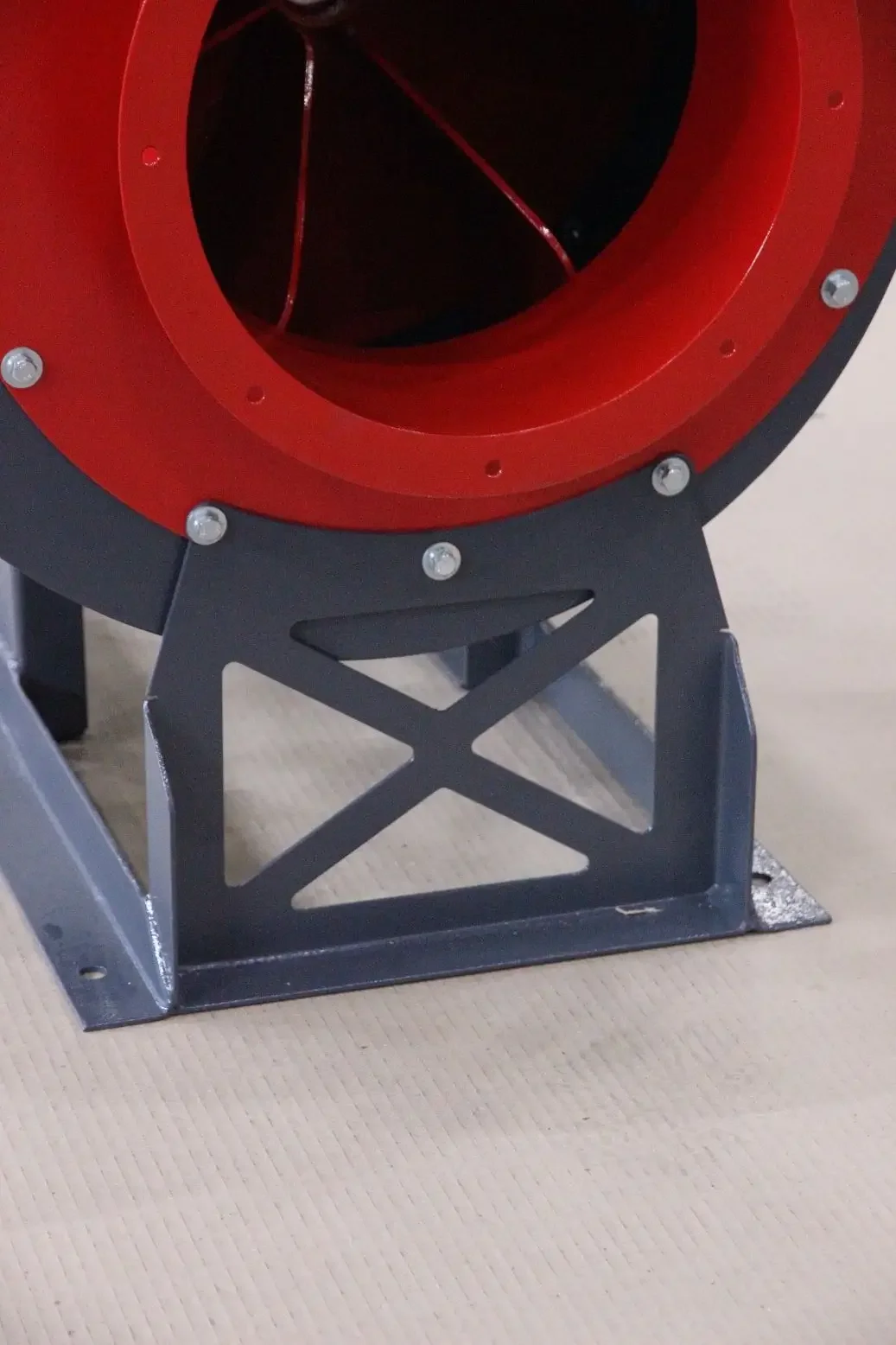

Пылевой центробежный радиальный вентилятор ВЦП7-40 №3,15 используют для отвода воздушных потоков, содержащих сухую неслипающуюся пыль, древесные опилки, мелкую стружку и другие твёрдые частицы. Оборудование востребовано в аспирационных системах деревообрабатывающих, мебельных, металлообрабатывающих и других цехов. Его устанавливают для удаления загрязнений от станков, шлифовальных постов, технологических укрытий, загрузочных зон, циклонов и фильтрующих установок. Вентилятор также может работать в составе линий пневматического транспортирования сыпучих материалов, если свойства перемещаемой смеси соответствуют условиям эксплуатации оборудования.

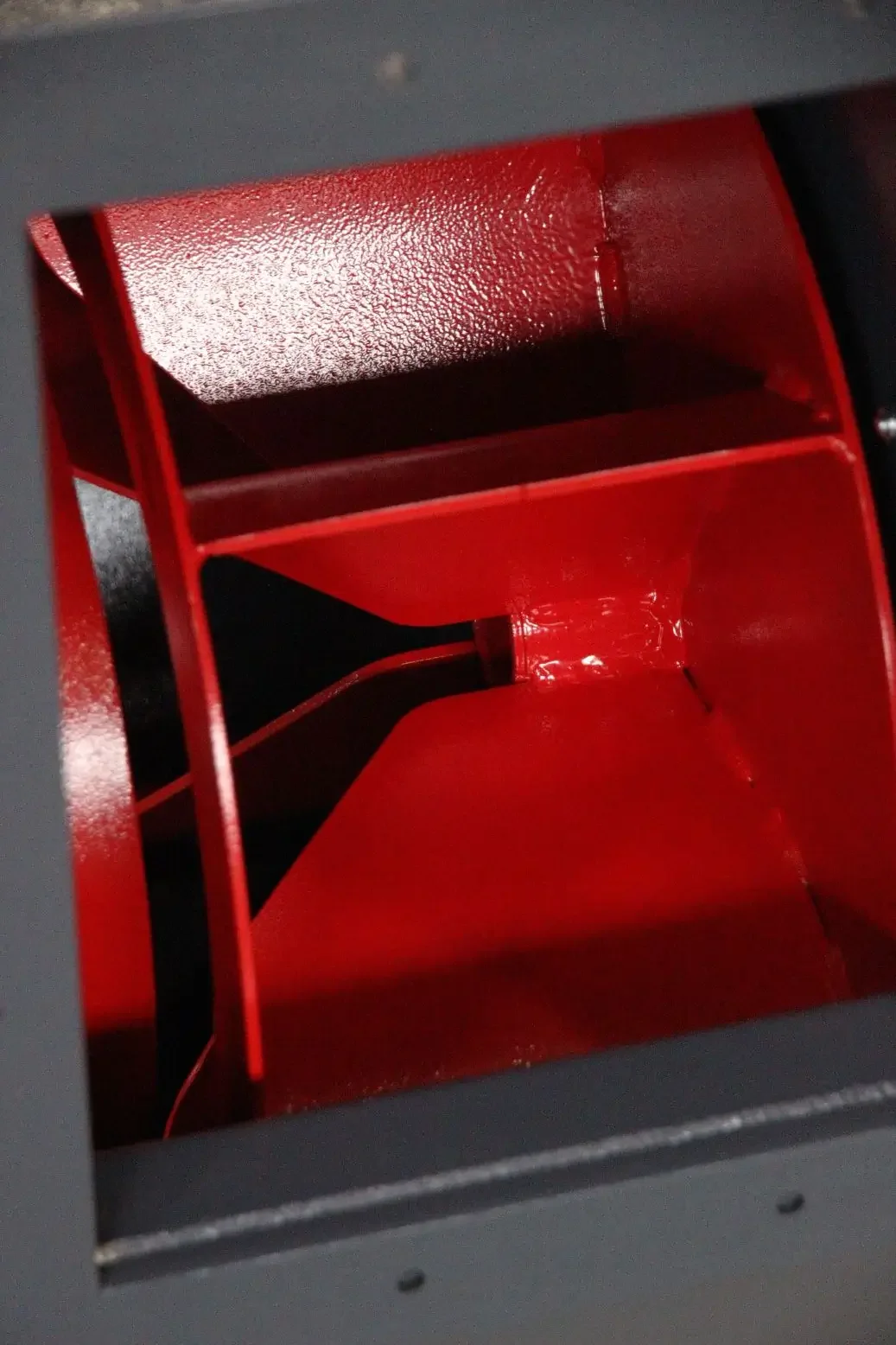

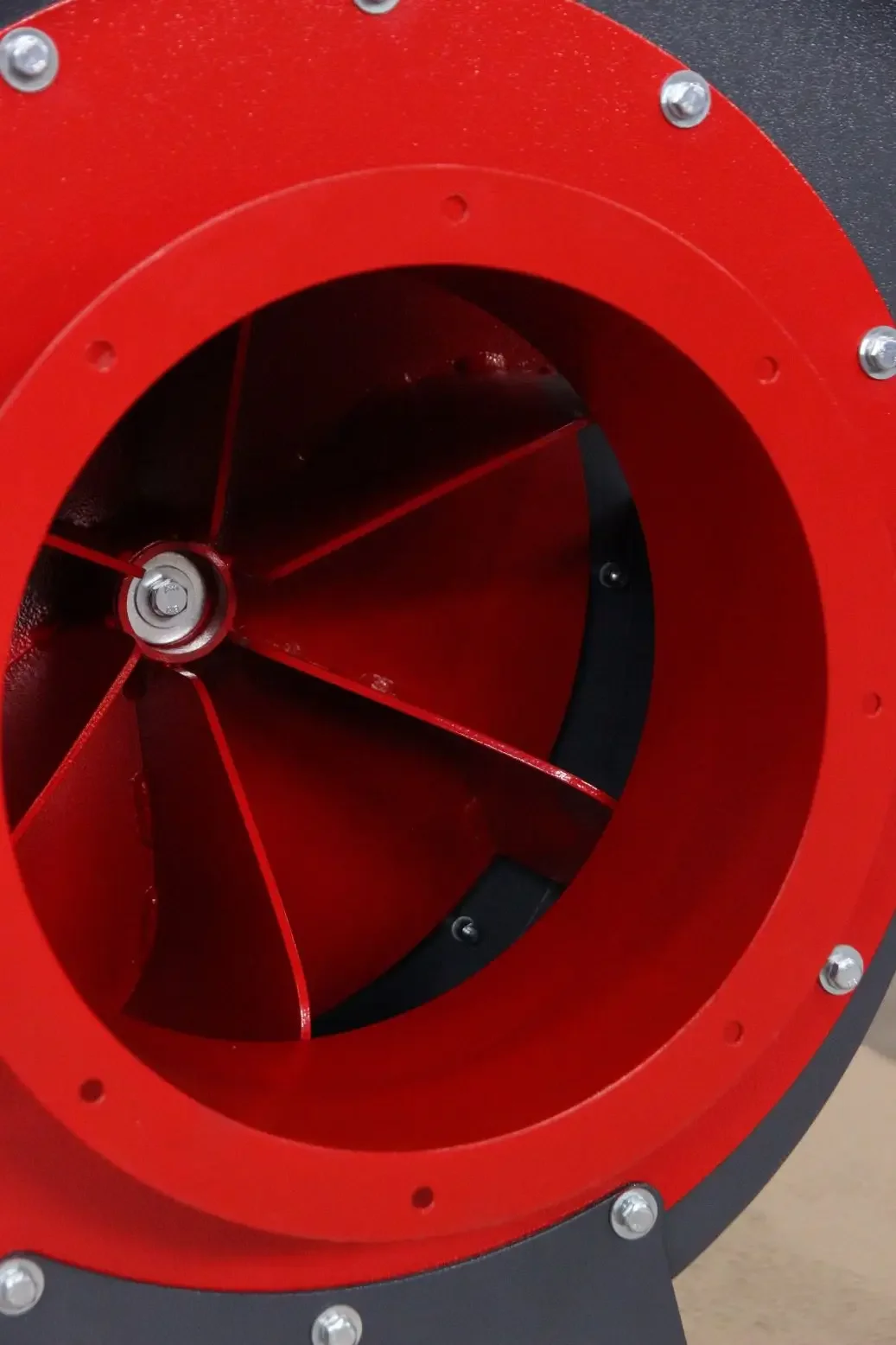

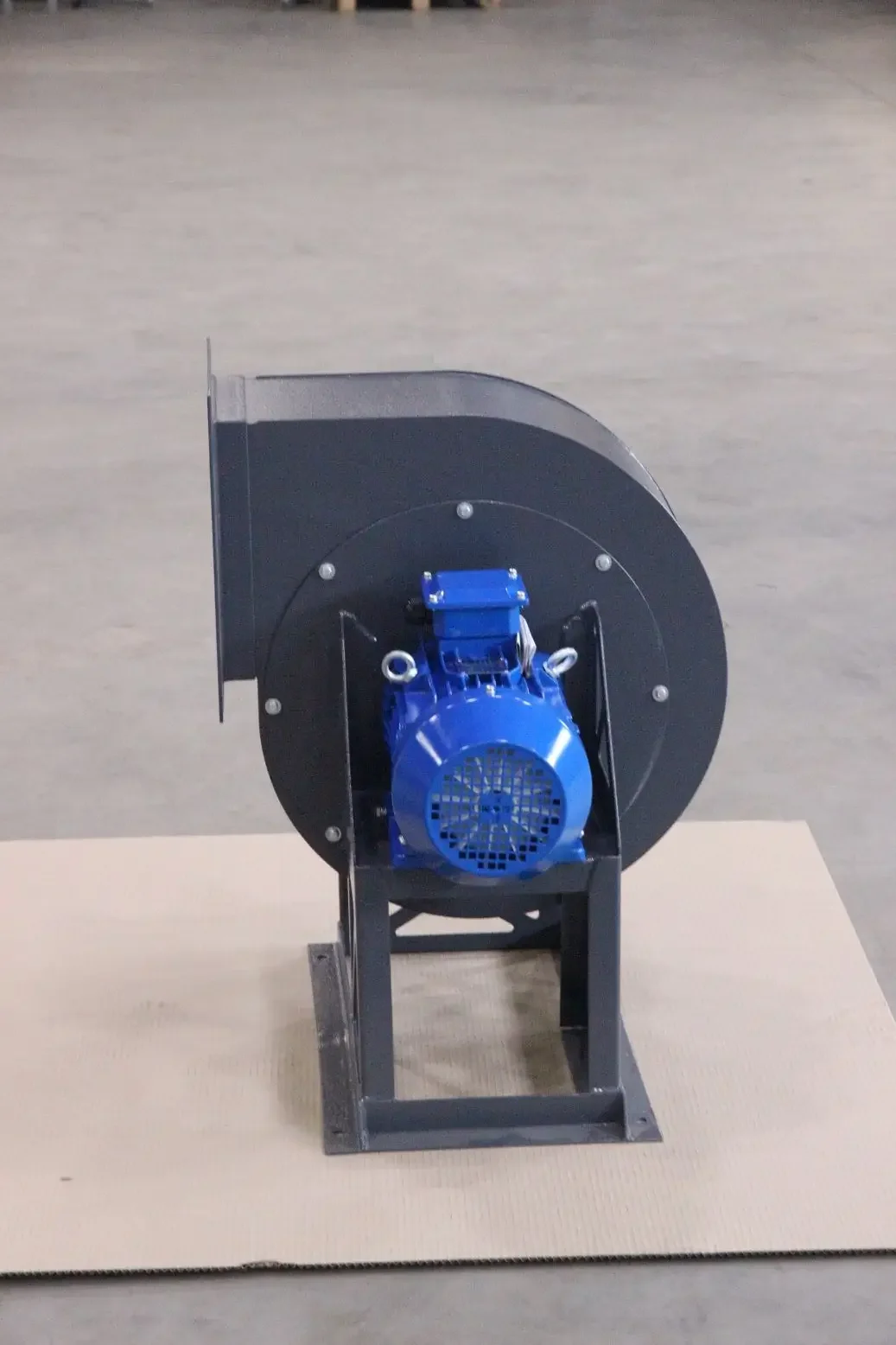

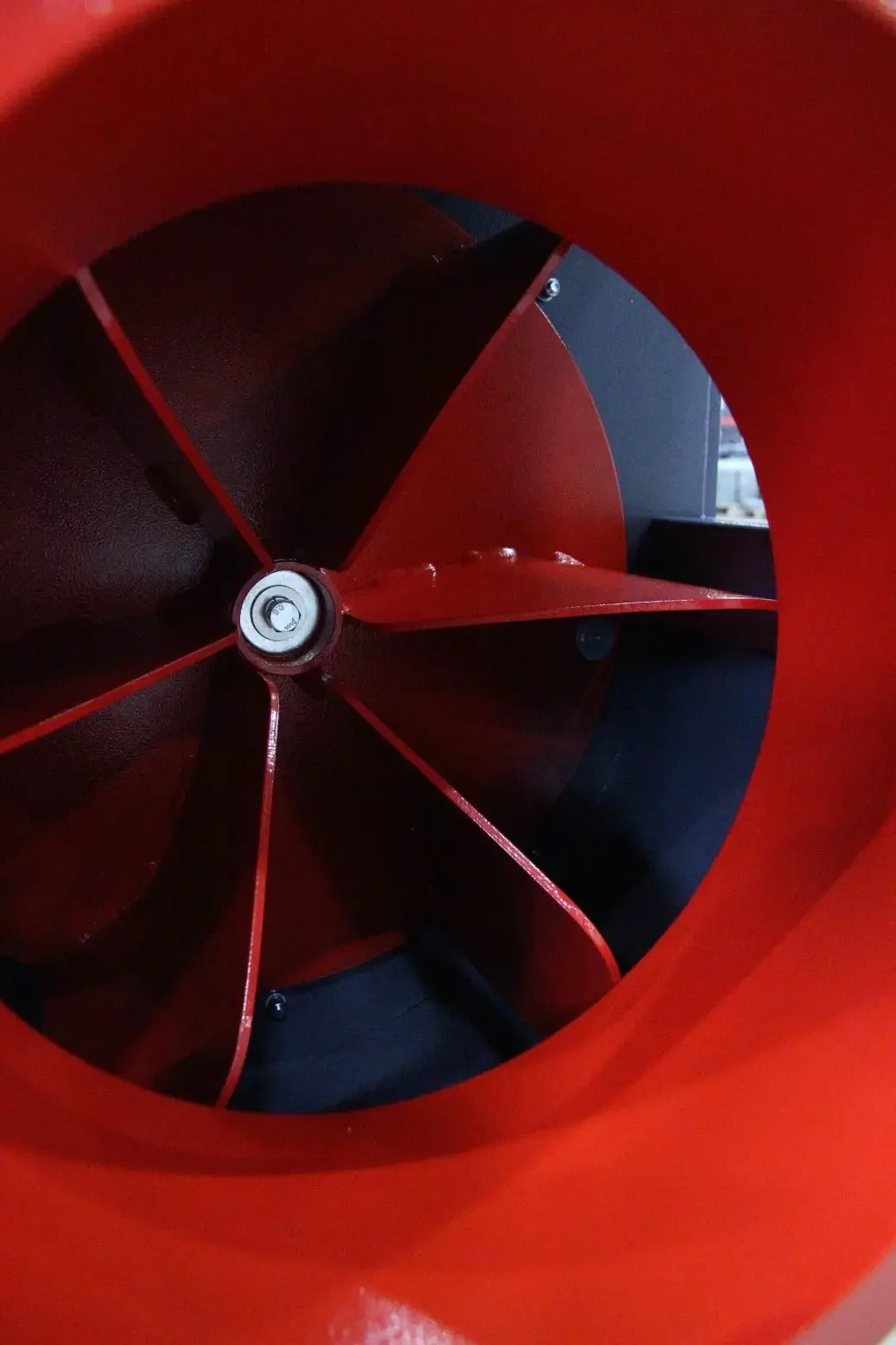

Исполнения ВЦП7-40 №3,15 оснащаются электродвигателями мощностью от 2,2 до 4 кВт с частотой вращения от 2800 до 3000 об/мин. В зависимости от выбранного варианта производительность составляет 1,53–3,3 тыс. м³/ч, а полное давление находится в пределах 1150–1790 Па. В комплектацию входят четыре виброизолятора ДО-38, уменьшающие передачу колебаний на основание. Рабочее колесо и корпус обеспечивают перемещение воздушно-пылевой смеси по сети, поэтому фактическая эффективность зависит не только от параметров вентилятора, но и от сопротивления воздуховодов, фильтров, циклонов, заслонок и соединительных элементов.
В сравнении с ВЦП7-40 №2,5 модель №3,15 рассчитана на более высокий расход воздуха и давление. Это делает её подходящим решением для нескольких точек отсоса, более длинных трасс воздуховодов или оборудования с повышенным сопротивлением сети. При проектировании следует проверить герметичность воздуховодов, выбрать достаточное сечение каналов и исключить попадание липких либо волокнистых веществ, способных вызвать налипание на рабочее колесо. Регулярный осмотр и очистка вентилятора помогают поддерживать расчётные показатели. Для аспирационной системы большей мощности можно рассмотреть вентилятор ВЦП7-40 №4.
В таблице представлены стандартные разновидности типоразмера №3,15. Расшифровка обозначения вентилятора представлена в подразделе "Расшифровка условного обозначения..." на базовой странице ВЦП7-40. Для консультации, подбора или заказа вентилятора воспользуйтесь контактами или формой обратной связи, расположенными внизу страницы.
| ТИПОРАЗМЕР ВЕНТИЛЯТОРА |
РАЗМЕРЫ, мм |
|||||||||
| A, | A1, | A2, | C1, | C2, | D, | D1, | L*, | T1, | T2, | |
|---|---|---|---|---|---|---|---|---|---|---|
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| ВЦП7-40 №3,15 | 168 | 254 | 221 | 256 | 348 | 215 | 245 | 613 | 254 | 221 |
| ТИПОРАЗМЕР ВЕНТИЛЯТОРА |
РАЗМЕРЫ, мм |
||||||||||
| a1, | a2, | d, | d1, |
h, |
n, | n1, | n3, | n4, | t1, | t2, | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | мм | мм | мм | мм | шт. | шт. | шт. | шт. | шт. | шт. | |
| ВЦП7-40 №3,15 | 221 | 189 | 7 | 7 | 360 | 8 | 12 | 2 | 2 | 84 | 75 |
Кривые на графике соответствуют отдельным исполнениям, частотам вращения или вариантам рабочего колеса.
