Вентилятор радиальный ВЦ14‑46 №6,3, изготовленный по ГОСТ 15150‑69, — мощное оборудование среднего давления для промышленных вентиляционных систем. Рабочее колесо имеет диаметр 630 мм. По сравнению с моделью №5 он отличается существенно большей мощностью и производительностью, а также работает при заметно более высоком давлении — подходит для сложных технологических задач и крупных объектов. В частности, диаметр рабочего колеса у №6,3 на 130 мм больше, чем у №5, что обеспечивает повышенную пропускную способность. Увеличенная масса и усиленная конструкция корпуса позволяют вентилятору стабильно работать в условиях длительных пиковых нагрузок, характерных для непрерывных производственных процессов.

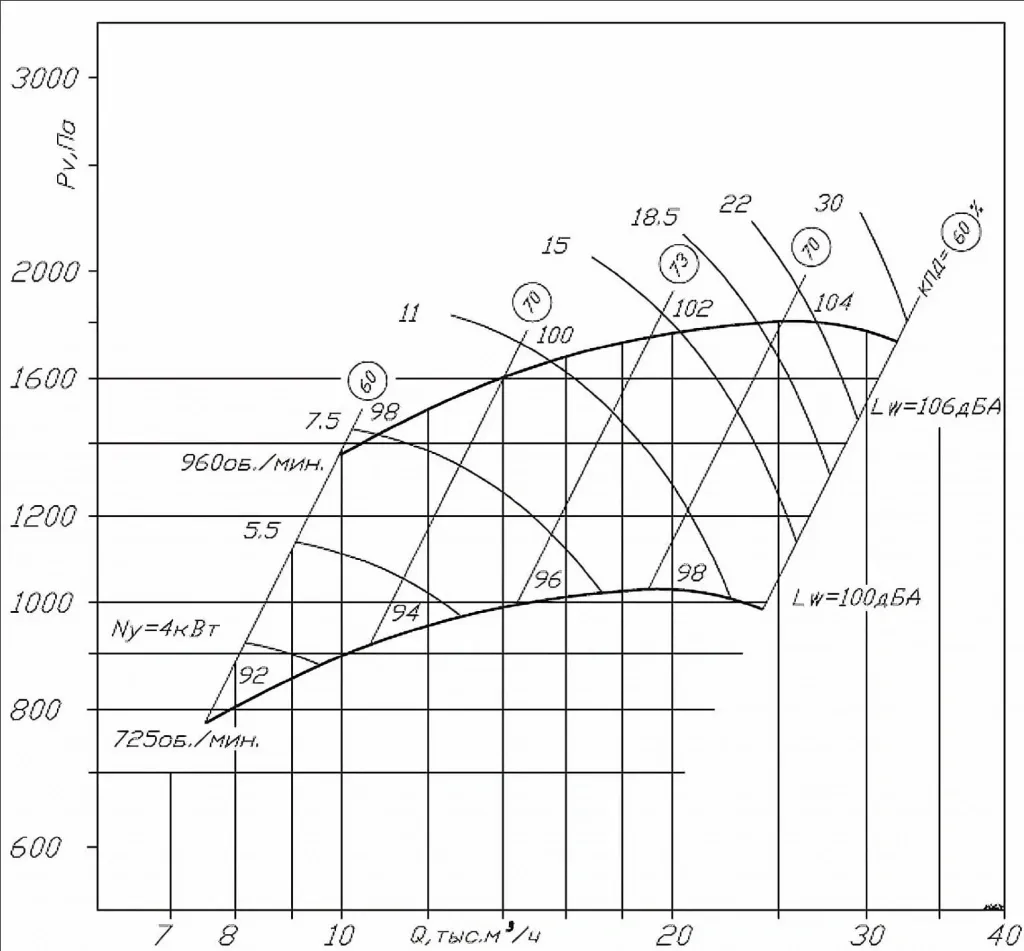

Мощность двигателя — от 5,5 до 30 кВт, частота вращения — 725–960 об/мин. Производительность варьируется от 7,5 до 33,1×1000 м³/ч, полное давление — от 790 до 1820 Па. В сравнении с типоразмером №5 модель №6,3 демонстрирует более высокую максимальную производительность (почти на 35 % превышает показатели №5) при несколько меньшем максимальном давлении — у №5 диапазон давления шире и достигает более высоких значений. Это определяет сферы применения: №6,3 оптимален там, где критически важен большой объём воздухообмена, а не экстремально высокий напор — например, в крупных складских комплексах, ангарах и производственных цехах с протяжённой, но относительно простой сетью воздуховодов.
В комплект входят 5 виброизоляторов марок ДО‑41 и ДО‑42, подобранных для эффективной компенсации вибраций при высоких нагрузках. Это гарантирует надёжную и стабильную работу вентилятора даже в интенсивных режимах эксплуатации. По сравнению с виброизоляцией модели №5 комплект для №6,3 рассчитан на более высокие динамические нагрузки: усиленные элементы конструкции и улучшенные демпфирующие свойства снижают передачу вибраций на несущие конструкции здания. Благодаря этому оборудование подходит для установки в зонах с повышенными требованиями к акустическому комфорту и долговечности строительных элементов.
| ТИПОРАЗМЕР ВЕНТИЛЯТОРА |
РАЗМЕРЫ, мм |
|||||||||
| A, | A1, | A2, | C1, | C2, | D, | D1, | L max*, | l **, | Н, | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| ВЦ14-46-6,3 | 410 | 473 | 473 | 460 | 650 | 630 | 670 | 1219 | 347 | 1158 |
| ТИПОРАЗМЕР ВЕНТИЛЯТОРА |
РАЗМЕРЫ, мм |
|||||||||
| a1, | a2, | d, | d1, | d2, | h*, | n, | n1, | n2, | В, | |
| мм | мм | мм | мм | мм | мм | шт. | мм | шт. | мм | |
| ВЦ14-46-6,3 | 440 | 440 | 8,5 | 11 | 14 | 720 | 8 | 4 | 4 | 1130 |
* Размеры для справок.
** Допуск ± 5 мм.
