Вентилятор радиальный ВЦ14‑46 №5 среднего давления производится по ГОСТ 15150‑69 и предназначен для перемещения воздуха и невзрывоопасных газовоздушных смесей в системах вентиляции, кондиционирования и воздушного отопления. Типоразмер №5 отличается увеличенными габаритами, рабочим колесом размером 500 мм, в нём применены виброизоляторы ДО‑40 и ДО‑41 с количеством виброизоляторов 5 штук. Вентилятор рассчитан на более высокую нагрузку по сравнению с меньшими моделями серии. В сравнении с типоразмером №4 данная модель имеет диаметр колеса на 100 мм больше, усиленную конструкцию и улучшенную виброизоляцию — это позволяет ей работать с большей производительностью и снижает передачу вибраций на несущие конструкции здания.
Особенности ВЦ14‑46 №5 — одностороннее всасывание, спиральный поворотный корпус и радиальное рабочее колесо с 32 лопатками, загнутыми вперёд. В зависимости от исполнения вентилятор комплектуется двигателями мощностью от 4 до 30 кВт с частотой вращения от 960 до 1450 об/мин. По сравнению с №4 у модели №5 значительно шире диапазон мощности двигателей (верхний предел выше на 24,5 кВт), что даёт возможность использовать её в системах с особо высоким сопротивлением сети и большими объёмами воздухообмена.

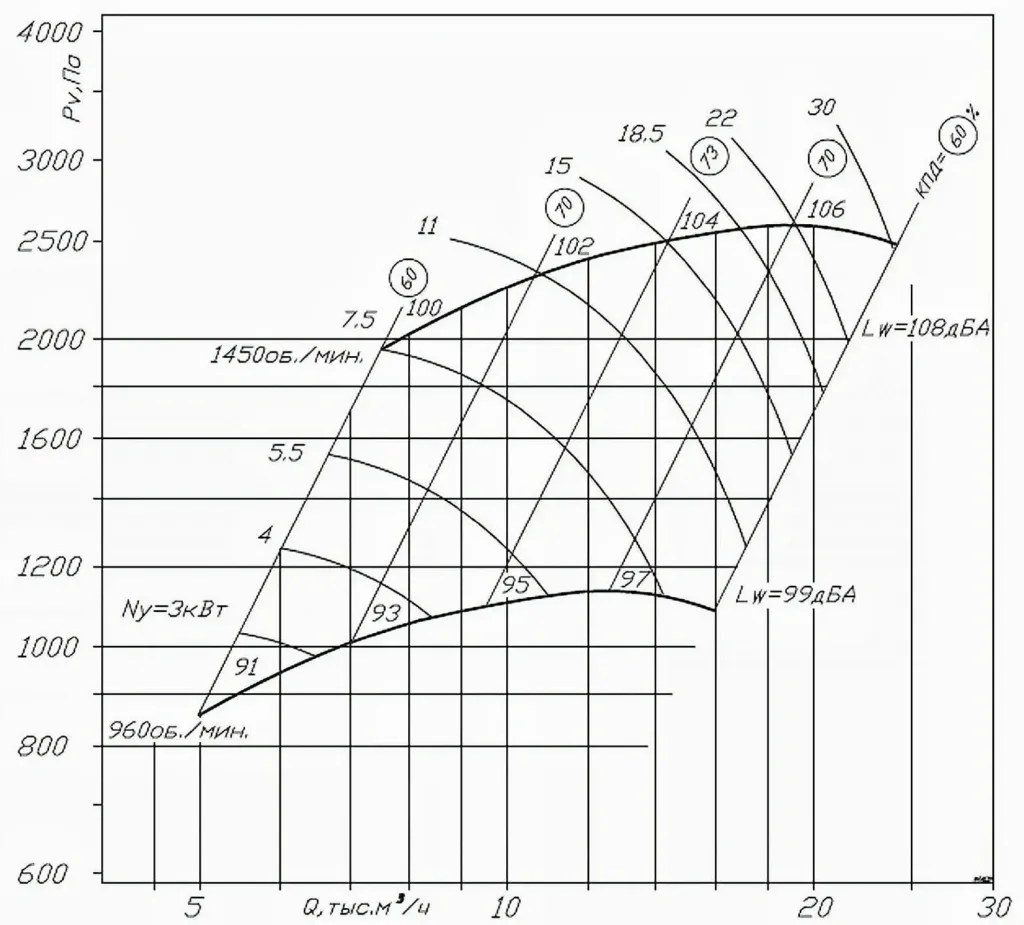

Производительность модели составляет от 5 до 24,5 м³·1000/ч, а полное давление — от 860 до 2580 Па. Такие параметры делают ВЦ14‑46 №5 надёжным решением для стационарных систем вентиляции зданий с различным сопротивлением сети воздуховодов. В отличие от №4, эта модель оптимально подходит для крупных промышленных предприятий, логистических центров, стадионов и других масштабных объектов, где критически важны высокая пропускная способность, устойчивость к длительным нагрузкам и минимизация вибрационного воздействия на здание.
В таблице представлены стандартные разновидности типоразмера №5. Для консультации, подбора или заказа вентилятора воспользуйтесь контактами или формой обратной связи, расположенной внизу страницы.
Размеры вентилятора представлены на чертеже и в таблице, расположенной ниже.
| ТИПОРАЗМЕР ВЕНТИЛЯТОРА |
РАЗМЕРЫ, мм |
|||||||||
| A, | A1, | A2, | C1, | C2, | D, | D1, | L max*, | l **, | Н, | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| ВЦ14-46-5 | 324 | 382 | 382 | 412 | 730 | 500 | 537 | 914 | 302 | 1006 |
| ТИПОРАЗМЕР ВЕНТИЛЯТОРА |
РАЗМЕРЫ, мм |
|||||||||
| a1, | a2, | d, | d1, | d2, | h*, | n, | n1, | n2, | В, | |
| мм | мм | мм | мм | мм | мм | шт. | мм | шт. | мм | |
| ВЦ14-46-5 | 350 | 350 | 8,5 | 11 | 14 | 650 | 8 | 4 | 4 | 910 |
* Размеры для справок.
** Допуск ± 5 мм.
