Квадратная защитная решетка предназначена для ограждения открытого отверстия радиального вентилятора. Она ограничивает доступ к внутренним частям оборудования и препятствует попаданию посторонних предметов, размеры которых превышают размер ячеек сетки. Такое ограждение позволяет закрыть вентиляционное отверстие, сохранив возможность прохождения воздуха. При выборе изделия учитывают конструкцию вентилятора, место установки и требования к защите открытых участков оборудования.

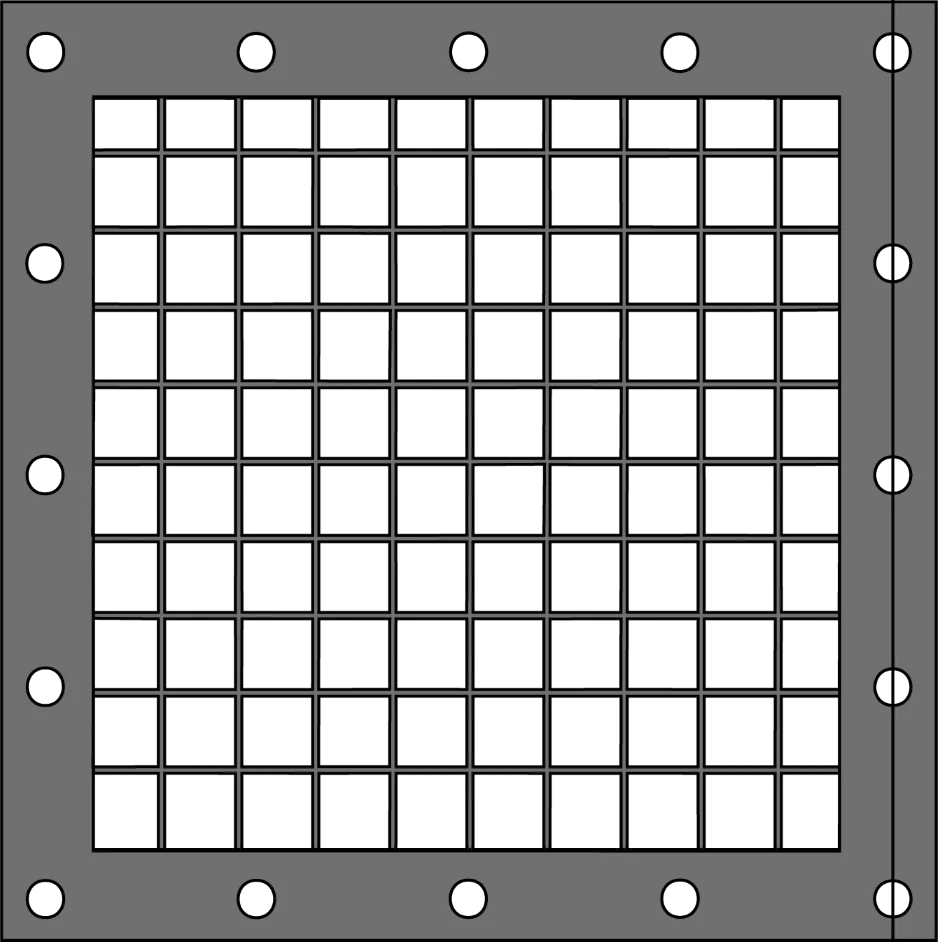

Конструкция включает сетчатое полотно и квадратную металлическую рамку с крепежными отверстиями. Сетка служит барьером для крупных предметов, а рамка обеспечивает фиксацию ограждения на присоединительном узле. На представленной схеме квадратная решетка размещается у выходного отверстия радиального вентилятора. Для такого монтажа необходимо соответствие габаритов рамки и расположения креплений параметрам выходного патрубка. Возможность установки на другое оборудование определяется его конструкцией и присоединительными размерами.
При подборе квадратной защитной решетки проверяют ширину и высоту ограждаемого отверстия, наружные размеры рамки, количество крепежных отверстий и расстояния между ними. Дополнительно согласовывают размер ячейки сетчатого полотна. Перед заказом рекомендуется сверить параметры изделия с чертежом или технической документацией вентилятора. Совпадения только внешних габаритов недостаточно: важно проверить посадочные размеры и схему крепления. Решетка должна соответствовать месту монтажа и требованиям к ограждению оборудования.

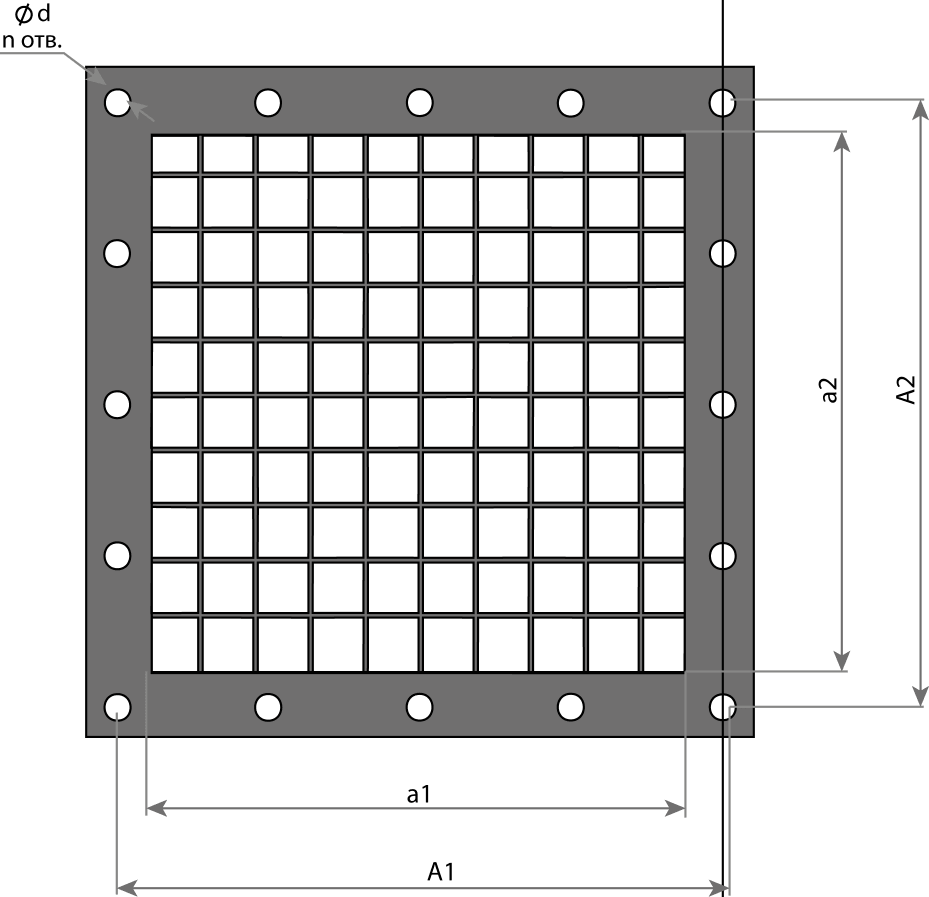

На чертеже показаны габаритные размеры квадратной защитной решетки. Габаритные размеры равны габаритным размерам квадратных гибких вставок, которые вы можете приобрести в комплекте с решеткой или отдельно. В таблице указаны размеры для подбора под конкретные модели вентиляторов.
|
№ п/п |
ОБОЗНАЧЕНИЕ КВАДРАТНОЙ РЕШЕТКИ |
РАЗМЕР ВЕНТИЛЯТОРА | РАЗМЕРЫ | |
| А1, А2 | а1, a2 | |||
| № | мм | мм | ||
| 1 | РЗ140х140 | 2 | 172 | 140 |
| 2 | РЗ175х175 | 2,5 | 207 | 175 |
| 3 | РЗ220х220 | 3,15 | 253 | 221 |
| 4 | РЗ280х280 | 4 | 312 | 280 |
| 5 | РЗ350х350 | 5 | 382 | 350 |
| 6 | РЗ440х440 | 6,3 | 474 | 440 |
| 7 | РЗ560х560 | 8 | 592 | 560 |
Обозначение квадратной защитной решетки РЗа1ха2 по внутреннему проходу расшифровывается следующим образом:
В таблице не указаны диаметр и количество отверстий. Решетки могут быть изготовлены с различным количеством отверстий для крепления:
Размер ячейки решетки определяется на основе двух основных критериев:
В основном ячейки делаем размером от 2,5 до 3,5 мм в зависимости от размера вентилятора. Чем больше вентилятор, тем больше ячейка. В ходе консультации с заказчиком конструкторы подбирают размер ячейки на основе модели и условий эксплуатации вентилятора.
