Гибкие вставки прямоугольные и квадратные предназначены для соединения выходного патрубка радиального вентилятора с воздуховодом или другим элементом вентиляционной системы. Они применяются на участках нагнетания, где необходимо снизить передачу механических колебаний от работающего вентилятора на воздуховоды и присоединенные конструкции. Гибкий элемент уменьшает распространение вибрационного шума, компенсирует небольшие монтажные смещения осей и помогает сохранить герметичность соединения при эксплуатации.

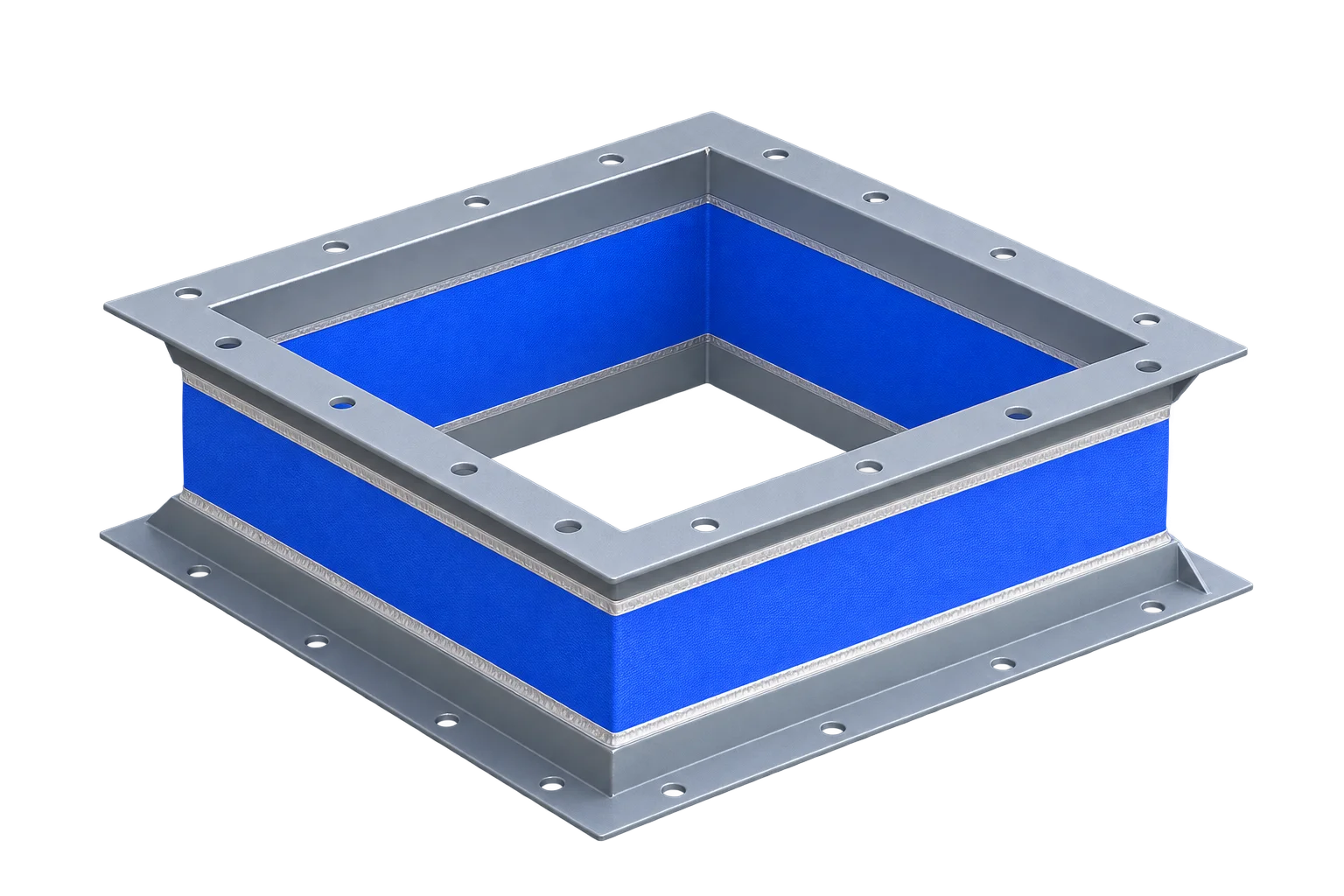

Исходя из геометрии вентиляционной сети гибкие вставки для радиальных вентиляторов выпускаются в квадратном сечении для участков выхлопа (смотрите чертеж и таблицу размеров) или в прямоугольном по ТЗ заказчика. Изделия изготавливаются из поливинилхлорида с прочными стальными фланцами на концах. Гибкая часть эффективно гасит низкочастотную вибрацию вентилятора и предотвращает ее передачу на воздуховоды и строительные конструкции. Квадратные и прямоугольные вставки используют в мощных приточно-вытяжных установках и крупных промышленных коробах, где требуется соединение оборудования и воздуховодов с соответствующей формой сечения.
Конструкция состоит из двух металлических фланцев с крепежными отверстиями и гибкого соединительного элемента между ними. Фланцы обеспечивают болтовое крепление к ответным присоединениям вентилятора и воздуховода. Для корректного монтажа необходимо обеспечить соосность соединяемых элементов, равномерную затяжку крепежа и отсутствие перекосов, способных увеличить нагрузку на гибкую часть.
В подразделе представлены чертеж вставки квадратной с габаритными и присоединительными размерами и таблица с размерами для подбора под модели вентиляторов.
|
№ п/п |
ОБОЗНАЧЕНИЕ ГИБКОЙ ВСТАВКИ |
РАЗМЕР ВЕНТИЛЯТОРА | L | А1, А2 | а1, a2 | d | n |
| № | мм | мм | мм | мм | шт. | ||
| 1 | ВГ140х140 | 2 | 169 | 172 | 140 | 11 | 4 |
| 2 | ВГ175х175 | 2,5 | 169 | 207 | 175 | 11 | 4 |
| 3 | ВГ220х220 | 3,15 | 169 | 253 | 221 | 11 | 4 |
| 4 | ВГ280х280 | 4 | 169 | 312 | 280 | 11 | 4 |
| 5 | ВГ350х350 | 5 | 169 | 382 | 350 | 11 | 4 |
| 6 | ВГ440х440 | 6,3 | 169 | 474 | 440 | 11 | 4 |
| 7 | ВГ560х560 | 8 | 169 | 592 | 560 | 11 | 4 |
Расшифровка условного обозначения гибкой квадратной и прямоугольной вставки ВГа1ха1-Т, где:
Прямоугольные гибкие вставки изготавливаются компанией "РОСИМПЕЛ" по техническому заданию заказчика. В отличие от квадратных вставок, которые выпускаются для вентиляторов типоразмеров от №2 до №8, прямоугольные исполнения не имеют единого стандартного ряда размеров.
Изделие выполняется под конкретные присоединительные размеры вентилятора, воздуховода или другого элемента вентиляционной системы. При заказе необходимо указать:
При необходимости согласовываются:
Для расчета стоимости и сроков изготовления направьте чертеж, эскиз или техническое задание с основными размерами и параметрами вентиляционной системы. Специалисты уточнят возможность изготовления, подберут конструкцию и подготовят коммерческое предложение.
При заказе квадратной вставки воспользуйтесь таблицей размеров, а при заказе прямоугольной вставки руководствуйтесь необходимым перечнем параметров, изложенным выше в подразделе "Изготовление прямоугольных гибких вставок".
Присоединительные размеры изделия должны соответствовать размерам патрубка вентилятора и воздуховода. Материал гибкой части выбирают с учетом температуры и состава перемещаемого воздуха, рабочего давления и условий эксплуатации. Перед заказом рекомендуется сверить параметры вставки с технической документацией на вентиляционное оборудование и конфигурацией вентиляционной сети.
Вы можете обратиться для консультации и заказа к нашим специалистам. Воспользуйтесь формой обратной связи или контактами, расположенными внизу страницы. Сотрудники компании оперативно выйдут с вами на связь, ответят на все необходимые вопросы и помогут сделать заказ.
