Радиальный вентилятор ВР80-75 №8 низкого давления — оборудование для перемещения воздуха в системах приточной, вытяжной и технологической вентиляции. Широкий диапазон рабочих характеристик позволяет подобрать исполнение для объектов с различной потребностью в воздухообмене: от локальных производственных участков до крупных помещений и вентиляционных установок. При выборе учитывают требуемый расход воздуха, сопротивление сети, режим эксплуатации и параметры электроснабжения.

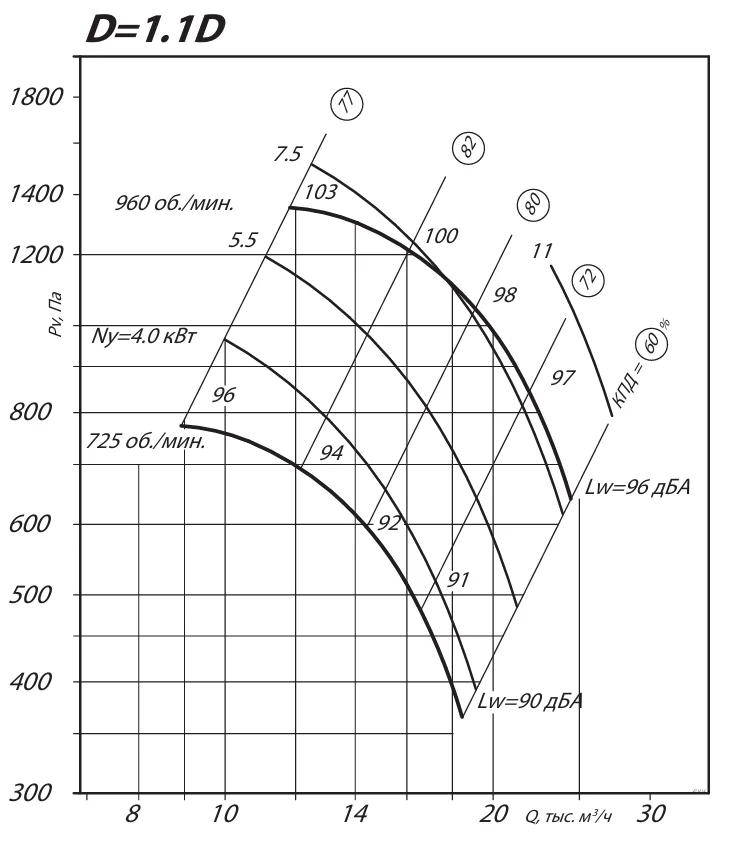

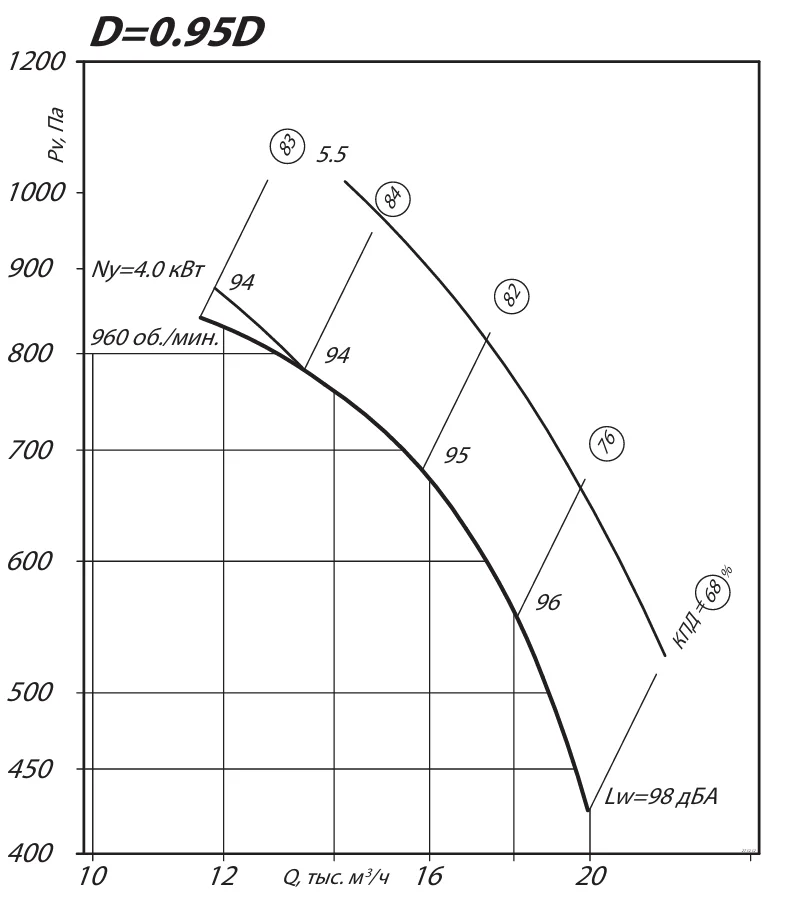

Модель №8 комплектуется двигателями мощностью 2,2–18,5 кВт и рассчитана на частоту вращения 750–1500 об./мин. Она обеспечивает производительность от 8,1 до 32,4 тыс. м³/ч при полном давлении 275–2150 Па. В комплект поставки входят пять виброизоляторов ДО-43. Они помогают уменьшить передачу механических колебаний от работающего вентилятора на фундамент, раму или опорную конструкцию, повышая устойчивость установки и снижая вибрационную нагрузку на элементы системы.
ВР80-75 №8 превосходит модель №6,3 прежде всего по максимальной производительности: 32,4 тыс. м³/ч против 17,8 тыс. м³/ч. Также для №8 доступен более мощный двигатель — до 18,5 кВт, тогда как №6,3 ограничен 7,5 кВт. Модель №6,3 может быть уместна для систем с меньшим расходом воздуха; она работает при 1000–1500 об./мин., развивает 260–1650 Па и устанавливается на четыре виброизолятора ДО-41. ВР80-75 №8 целесообразно выбирать при необходимости увеличить резерв по подаче воздуха и подобрать оборудование для более производительной вентиляционной сети.
|
ТИПОРАЗМЕР ВЕНТИЛЯТОРА |
РАЗМЕРЫ, мм |
|||||||||
| A, | A1, | A2, | C1, | C2, | D, | D1, | L max*, | l **, | Н, | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| ВР80-75-8 | 520 | 592 | 592 | 600 | 800 | 800 | 850 | 1500 | 407 |
1445 |
|
ТИПОРАЗМЕР ВЕНТИЛЯТОРА |
РАЗМЕРЫ, мм |
|||||||||
| a1, | a2, | d, | d1, | d2, | h*, | n, | n1, | n2, | В, | |
| мм | мм | мм | мм | мм | мм | шт. | мм | шт. | мм | |
| ВР80-75-8 | 560 | 560 | 8,5 | 11 | 14 | 905 | 10 | 4 | 4 | 1445 |
