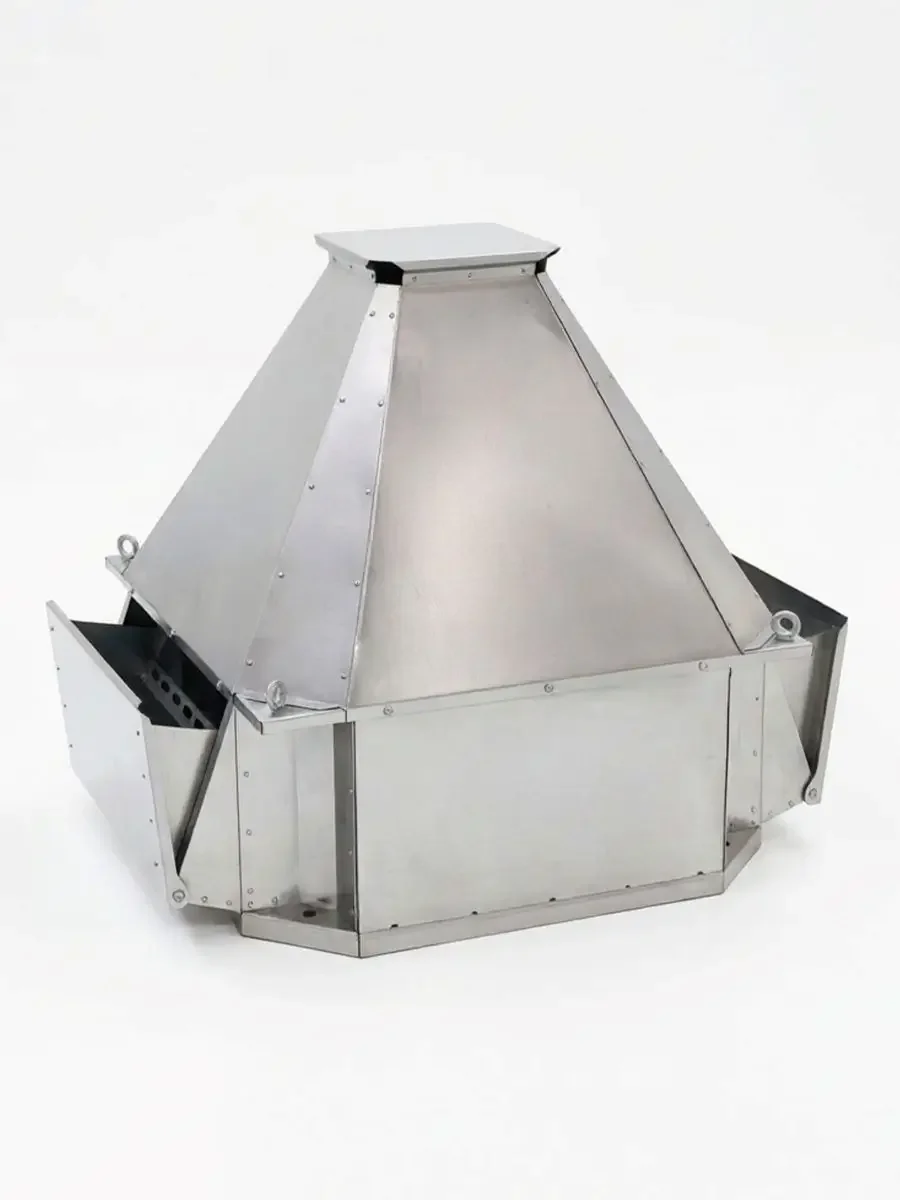

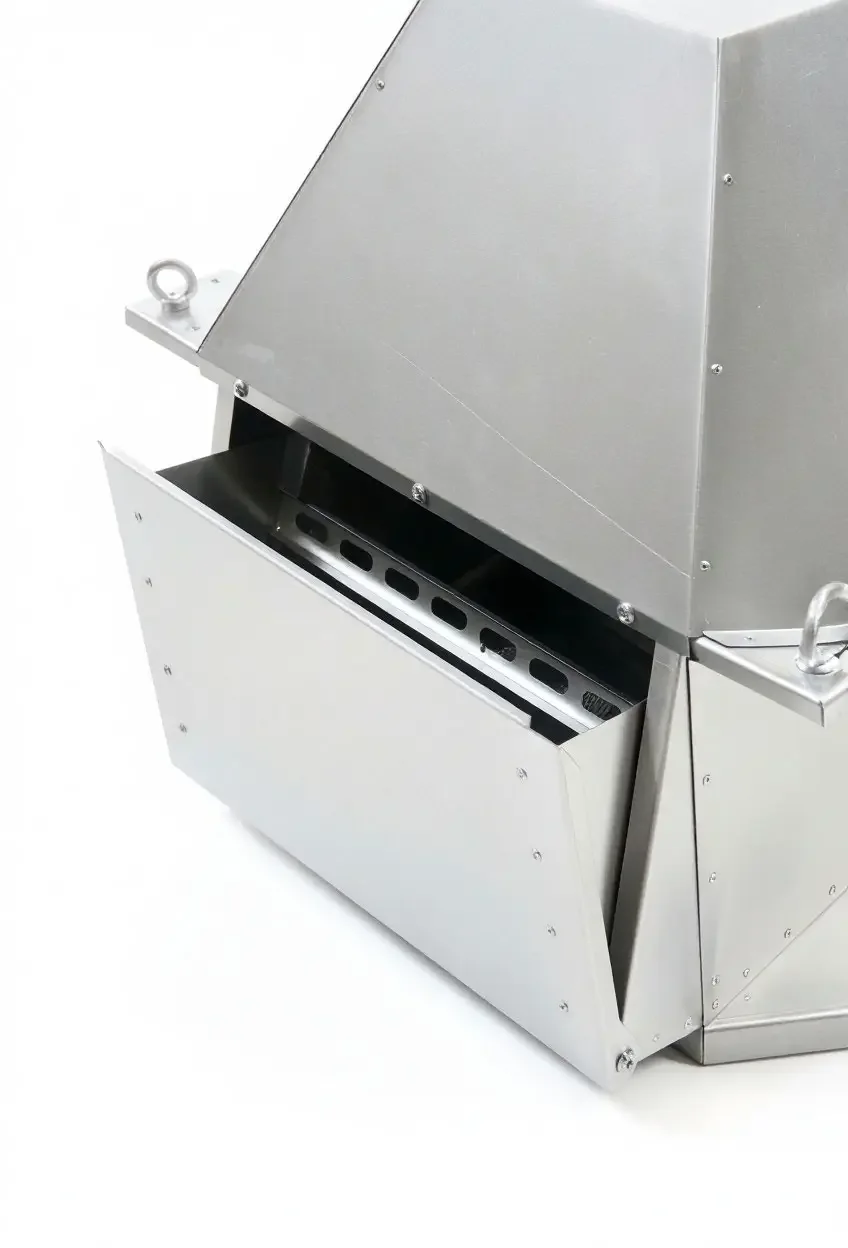

Крышный радиальный вентилятор ВКРФ №5 применяется в системах вытяжной вентиляции производственных, складских, торговых, технических и общественных зданий. Оборудование устанавливается на кровле и удаляет отработанный воздух непосредственно наружу, не занимая полезную площадь внутри помещения. Особенность серии ВКРФ — фронтальный, или факельный, выброс воздушного потока. Он создаётся за счёт инерционных клапанов, расположенных по бокам корпуса. При остановке вентилятора клапаны закрываются, ограничивая попадание осадков, ветра и холодного наружного воздуха в вентиляционную шахту.

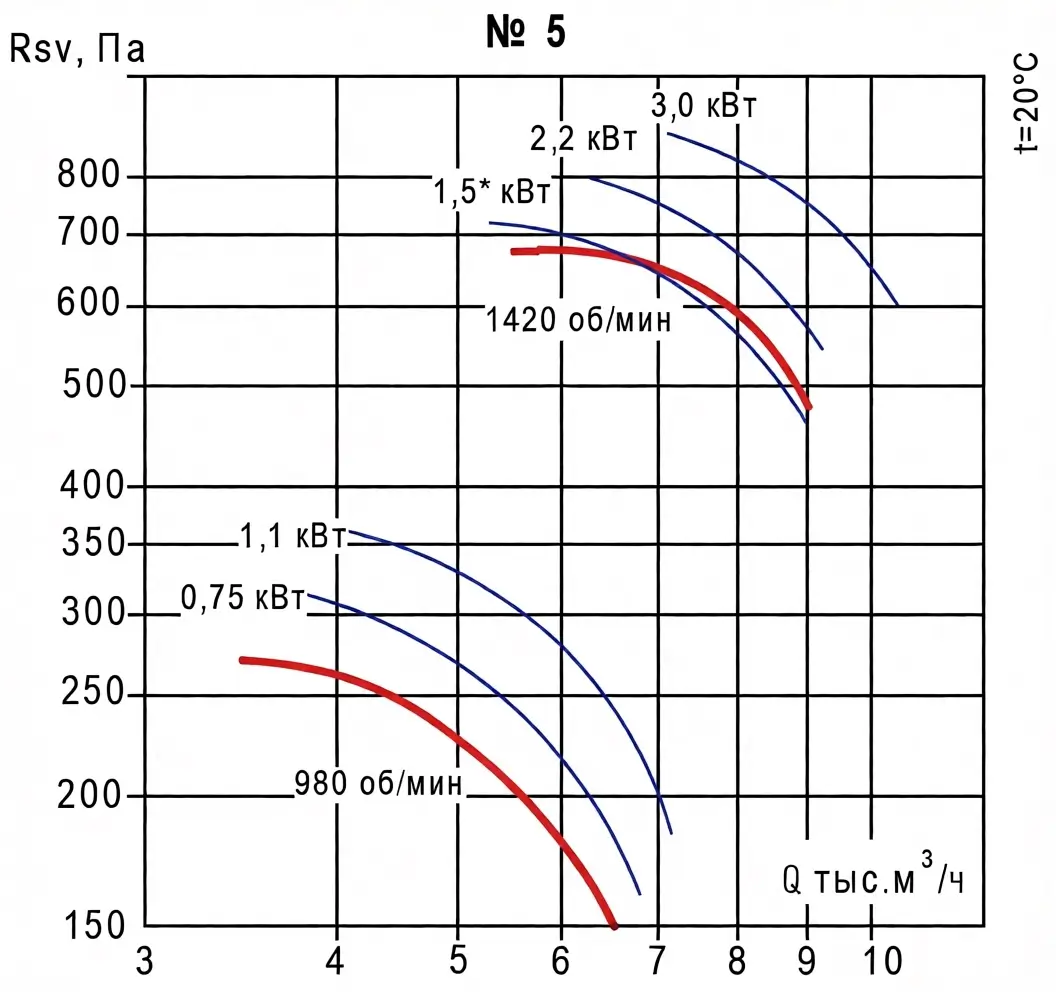

Модель ВКРФ №5 комплектуется электродвигателями мощностью от 0,75 до 3 кВт и рассчитана на частоту вращения от 1000 до 1500 об./мин. Производительность вентилятора составляет от 2,8 до 8,9 тыс. м³/ч, а полное давление — от 20 до 640 Па. Такие характеристики позволяют применять оборудование в системах с умеренным аэродинамическим сопротивлением и подобрать исполнение под требуемый расход удаляемого воздуха. Крышная установка упрощает включение вентилятора в существующую сеть и обеспечивает удобный доступ к оборудованию при обслуживании. Для объектов с более высокой потребностью в подаче воздуха можно рассмотреть модель ВКРФ №5,6.
По сравнению с ВКРФ №4,5 модель №5 рассчитана на иной рабочий диапазон. ВКРФ №4,5 развивает производительность от 0,9 до 11,1 тыс. м³/ч, создаёт полное давление 150–2500 Па и оснащается двигателями мощностью до 7,5 кВт при частоте вращения 1500–3000 об./мин. ВКРФ №5 имеет меньшую максимальную подачу и давление, однако работает при 1000–1500 об./мин. и требует двигатель мощностью не более 3 кВт. Поэтому №5 рационально выбирать для вытяжных систем с умеренным расходом воздуха и низким сопротивлением сети, а №4,5 — для более нагруженных воздуховодов, где необходим повышенный напор.
|
ТИПОРАЗМЕР ВЕНТИЛЯТОРА |
РАЗМЕРЫ, мм |
|||||||
| D, мм | B, мм | B1, мм | L, мм | L1, мм | H max*, мм | d, мм | n, шт | |
| ВКРФ №5 | 500 | 882 | 1032 | 700 | 550 | 750 | 18 | 4 |
* Размер для справок.
