Вентилятор радиальный ВЦ 14-46 №2 среднего давления

Вентилятор радиальный ВЦ 14‑46 №2 среднего давления производится по ГОСТ 15150‑69 и предназначен для перемещения воздуха и невзрывоопасных газовоздушных смесей в системах вентиляции жилых, общественных и производственных зданий. Модель «№2» отличается компактными габаритами и идеально подходит для средних по мощности вентиляционных сетей с умеренным и средним сопротивлением.

Особенностью ВЦ 14‑46 №2 является одностороннее всасывание, радиальное рабочее колесо с 32 лопатками, загнутыми вперёд, и спиральный поворотный корпус, обеспечивающие стабильный напор и равномерный воздухообмен. Вентилятор комплектуется электродвигателями мощностью от 0,18 до 2,2 кВт с числом оборотов от 1450 до 2900 об/мин, что позволяет плавно подбирать рабочие режимы под конкретную задачу.

В зависимости от выбранного двигателя и частоты вращения модель обеспечивает производительность от 0,57 до 2,55 м³·1000/ч и развивает полное давление в диапазоне 270–1220 Па. Это делает ВЦ 14‑46 №2 универсальным и экономичным решением для общеобменной и промышленной вентиляции с разными требованиями к расходу воздуха и сопротивлению сети воздуховодов.

Габаритные и присоединительные размеры ВЦ14-46 № 2



Таблица с характеристиками вентилятора ВЦ14-46 №2

В таблице представлены стандартные разновидности модели. Для консультации, подбора или заказа вентилятора воспользуйтесь контактами, формой обратной связи, расположенной внизу страницы.

Обозначение
Мощность двигателя, кВт
Число оборотов двигателя, об/ мин
Тип электродвигателя *
Производительность, м3*1000/час
Полное давление, Па
Марка виброизолятора
Количество виброизоляторов в комплекте
Цена
ВЦ14-46 №2
0,18
1450
АИР56B4
0,57 - 0,80
270 - 310
ДО-38
4
ВЦ14-46 №2
0,25
1450
АИР63А4
0,57 - 1,07
270 - 330
ДО-38
4
ВЦ14-46 №2
0,37
1450
АИР63В4
0,57 - 1,30
270 - 305
ДО-38
4
ВЦ14-46 №2
1,1
2900
АИР71B2
1,11 - 1,57
1080 - 1210
ДО-38
4
ВЦ14-46 №2
1,5
2900
АИР80А2
1,11 - 2,00
1080 -1310
ДО-38
4
ВЦ14-46 №2
2,2
2900
АИР80B2
1,11 - 2,55
1080 - 1220
ДО-38
4

*допускается комплектация аналогичным типом электродвигателя.


Таблица и чертеж с габаритными, присоединительными и установочными размерами вентиляторов ВЦ14-46


Таблица и чертеж с габаритными, присоединительными и установочными размерами вентиляторов ВЦ14-46


Типоразмер вентилятора A, A1, A2, C1, C2, D, D1, L max*, l **, Н,
мм мм мм мм мм мм мм мм мм мм
ВЦ14-46-2 130 172 172 244 210 200 245 526 147 420

Типоразмер вентилятора a1, a2, d, d1, d2, h*, n, n1, n2, В,
мм мм мм мм мм мм шт. мм шт. мм
ВЦ14-46-2 140 140 8,5 11 12 250 6 4 4 355

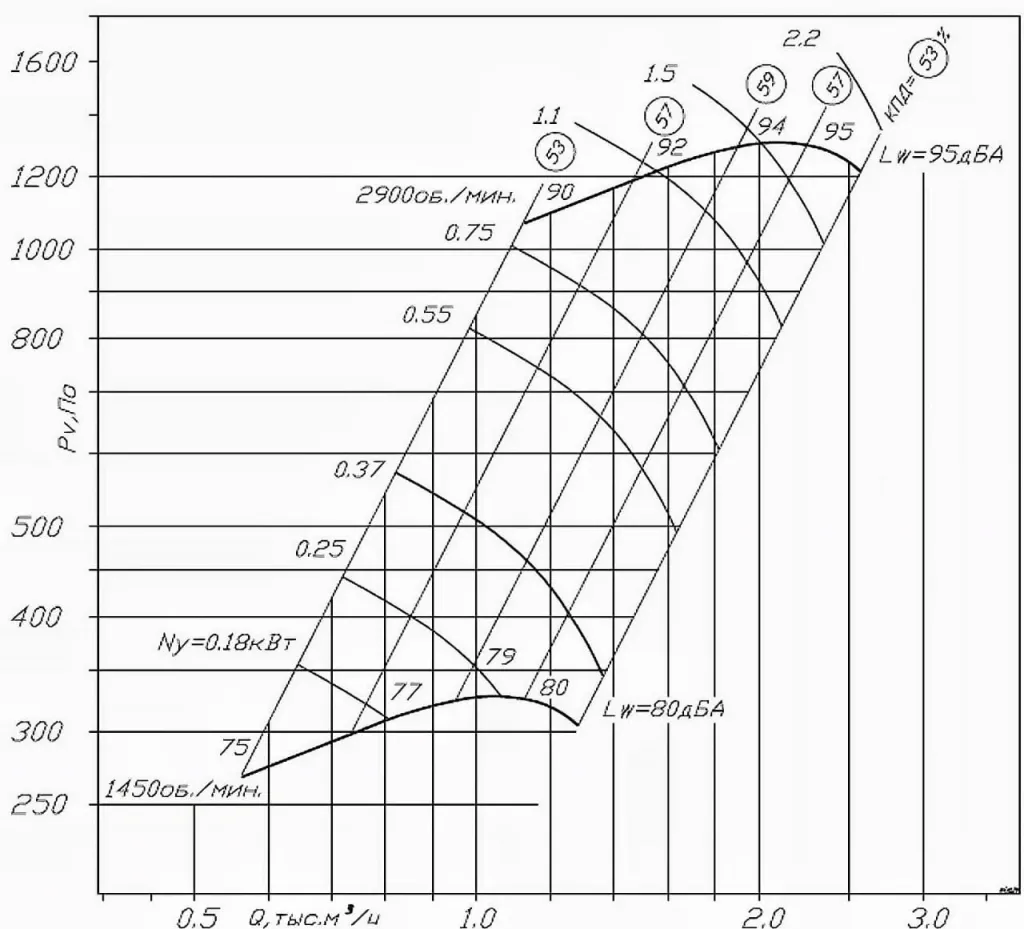

Аэродинамические характеристики вентилятора ВЦ14-46 №2


Для заказа, подбора или бесплатной консультации, воспользуйтесь контактами, формой обратной связи, расположенной внизу листа, или перейдите по ссылке для заполнения опросного листа.
