Решетка круглая защитная

Круглая защитная решетка предназначена для установки на открытое входное отверстие осевых и радиальных вентиляторов при соответствии присоединительных размеров и креплений. Конструкция включает сетчатое полотно и кольцевую металлическую рамку с крепежными отверстиями. Рамка служит для фиксации ограждения на присоединительном узле, а сетка ограничивает доступ к рабочему колесу, сохраняя возможность поступления воздуха. Применение защитных сеток предусмотрено для обоих типов вентиляционного оборудования.

Основные функции защитной решетки — снижение риска случайного контакта с вращающимися частями и защита оборудования от крупных посторонних предметов. Ограждение ограничивает доступ рук, одежды и инструментов к рабочему колесу со стороны воздухозаборного отверстия. Сетка также препятствует попаданию птиц, ветоши, строительного мусора и других предметов, размеры которых превышают размер ее ячейки. При этом входная решетка не заменяет отдельное ограждение приводных ремней и других открытых движущихся узлов, а ее наличие не допускает обслуживание работающего вентилятора.

Для подбора защитной решетки необходимо согласовать наружный и посадочный диаметры, количество и расположение крепежных отверстий, размер ячейки. Возможность совместного монтажа с гибкой вставкой определяется конструкцией присоединительного узла. Перед заказом следует сверить параметры изделия с чертежом или технической документацией вентилятора. Указание модели оборудования и размеров места установки помогает подобрать совместимое исполнение.

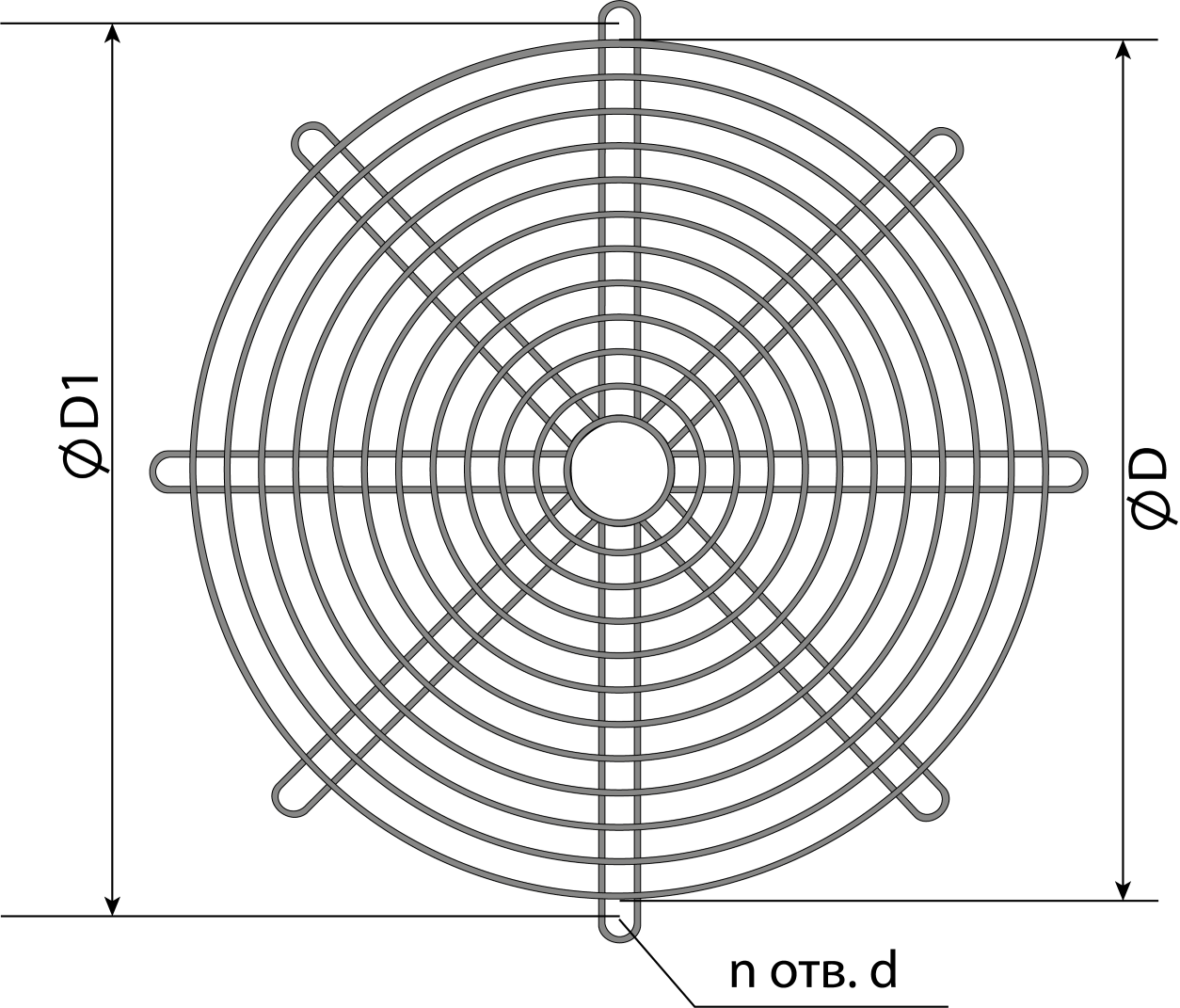

Габаритные размеры круглой защитной решетки

На чертеже показаны габаритные размеры круглой защитной решетки. В таблице указаны размеры для подбора под конкретные модели вентиляторов.

Чертеж решетки

Таблица размеров решетки

№ п/п	ОБОЗНАЧЕНИЕ	РАЗМЕРЫ			КОЛИЧЕСТВО
		D	D1	d	n
		мм	мм	мм	шт.
1	РЗ500	500	530	9	6
2	РЗ800	800	830	11	8
3	РЗ900	900	930	11	8

Обозначение круглой гибкой вставки РЗ500 расшифровывается следующим образом:

• РЗ – решетка защитная;
• 500 – диаметр решетки равный диаметру вентилятора.

Характеристики решеток

Конструкция и технология изготовления

Рабочая часть решетки представляет собой металлическую сетку из проволоки диаметром 3 мм. Ячейки формируются переплетением проволок либо соединением элементов в местах пересечения — в зависимости от исполнения. Для изготовления применяют гибку, плетение и сварку. Решетка обеспечивает надежную защиту при хорошем воздушном потоке.

Материал решеток

Для изготовления используется черная сталь. Этот материал подходит для проволочных ограждений промышленного вентиляционного оборудования. Основные характеристики стальной решетки:

• прочность и жесткость конструкции;
• возможность изготовления под заданные размеры;
• доступная стоимость;
• необходимость защиты от коррозии при воздействии влаги.

Масса изделия зависит от его диаметра, размеров сетки, конструкции рамки и крепежных элементов.

Размеры и крепление

Для совместимости с вентилятором проверяют наружный и посадочный диаметры решетки, количество крепежных отверстий и расстояния между ними. Крепление должно удерживать решетку в рабочем положении и исключать ее контакт с вращающимися деталями.

Покрытие и цветовое исполнение

Для защиты поверхности и придания нужного цвета применяется порошковая окраска по шкале RAL. Цвет согласовывают с оформлением оборудования или требованиями заказчика.

Температура эксплуатации

Температурный диапазон эксплуатации защитной решетки выдерживает условия работы вентиляторов.

Применение

Сетчатая (проволочная) решетка отлично подходит как для прямого потока, так и для реверсного потока воздуха в вентиляторах.
