Воздушный клапан универсальный компании «РОСИМПЕЛ» предназначен для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования в режимах плавного регулирования и «открыто/закрыто» без предъявления требований по утечкам в закрытом состоянии. Клапан применяется в системах с рабочим давлением до 1500 Па.

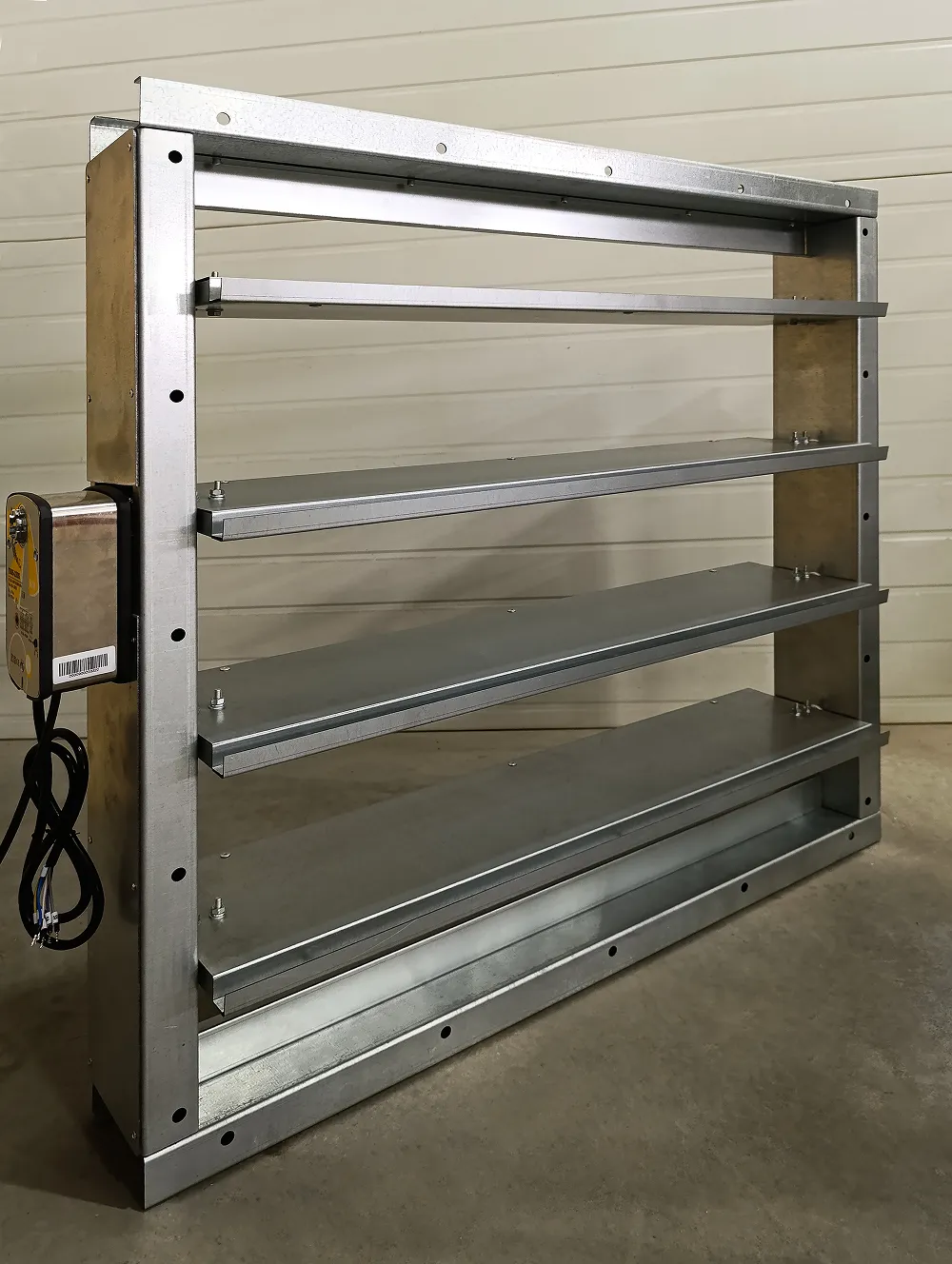

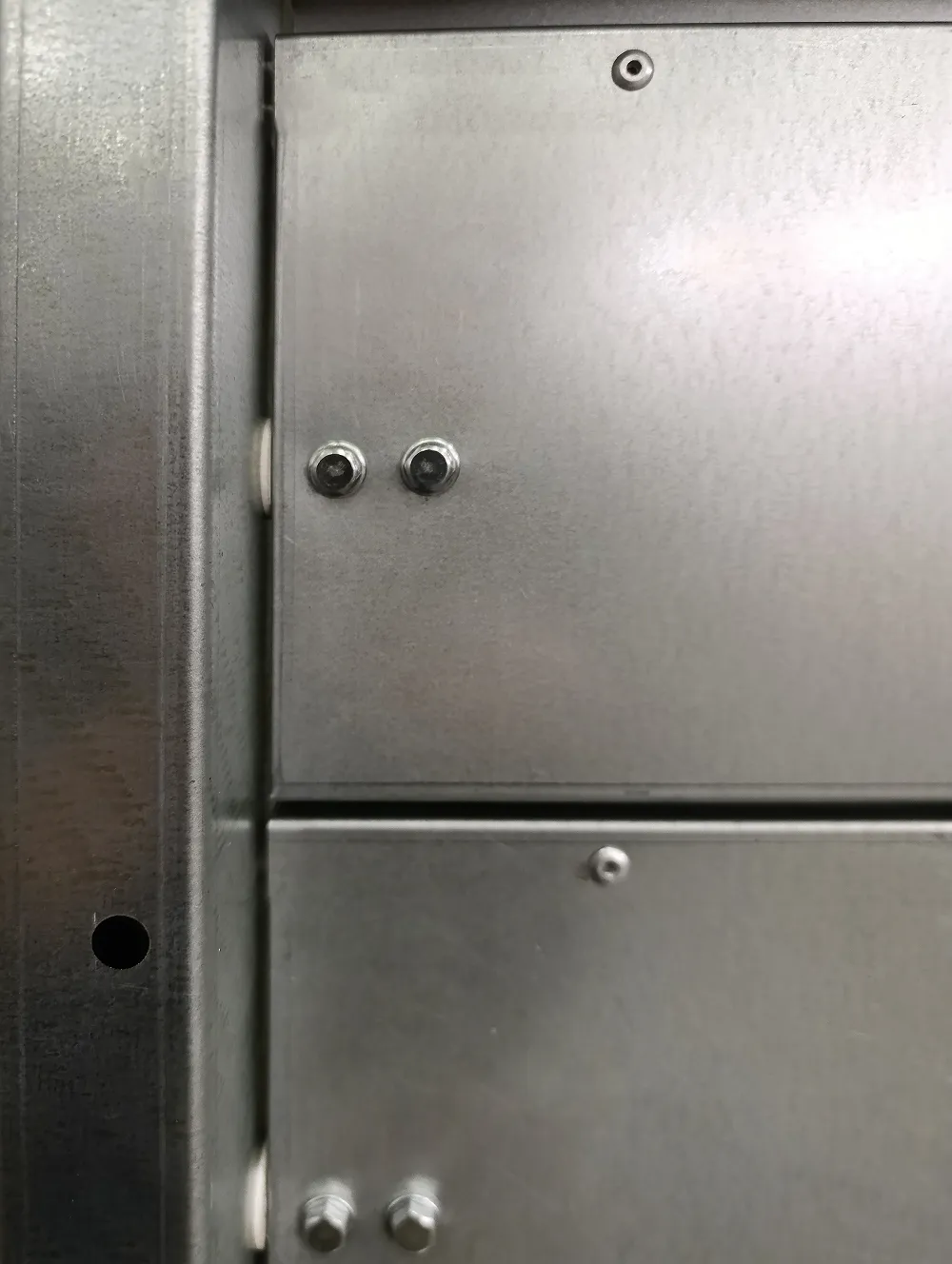

Конструкция клапана представляет собой прямоугольный корпус с поворотными лопатками из листового металла (оцинкованная сталь). В местах примыкания створчатых лопаток друг к другу выполнено уплотнение в виде замкового соединения.
Регулирование или полное перекрытие воздушных потоков осуществляется за счет параллельного раскрытия створчатых лопаток, которые через систему скрытой кинематики рычагов и тяг поворачиваются на требуемый угол, с помощью исполнительного механизма, укрепленного на корпусе клапана. Ось механизма регулирования может быть расположена на любой из лопаток на любой стороне блока.
Пространственная ориентация клапана КВУ произвольная.
В таблице представлены стандартные размеры воздушных клапанов.
Ширина и высота клапана указывается по световому проему клапана.
Площадь проходного сечения клапана АхB, м2.
Размер А может быть выполнен с шагом 50 мм.
Возможно изготовление по индивидуальным заказам любой сложности. Для консультации и заказа воспользуйтесь формой обратной связи или контактами, расположенными внизу страницы.
| Размер А, мм (ширина) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Размер В, мм (высота) |
300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | ||
| 310 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,31 | 0,34 | 0,37 | ||
| 450 | 0,1 | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | 0,45 | 0,49 | 0,54 | ||
| 590 | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,59 | 0,64 | 0,71 | ||
| 730 | 0,2 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,7 | 0,73 | 0,8 | 0,87 | ||
| 870 | 0,3 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,87 | 0,95 | 1,04 | ||
| 1010 | 0,3 | 0,4 | 0,6 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 1,1 | 1,2 | ||
В воздушных универсальных клапанах серии "КВУ" используются привода двух видов:
